建筑鋼結構球型支座，固定球形支座，單向（X向）活動鑄鋼支座

建筑鋼結構球型抗拉支座就是提供一種既能承受水平力和壓力、抵抗豎向拉力， 又能萬向大位移水平滑動的萬向拉壓支座。

固定球形拉壓支座：包括上支座板、球 面襯板和下支座板，球面襯板的頂面鑲嵌有平面聚四氟乙烯滑板，下支座板的頂面鑲嵌有 球面聚四氟乙烯滑板，上支座板的底部設置有頂部拉板，所述下支座板的底部設置有至少 一組底部拉板、抗拉板和位移板。

活動抗拉球形支座工作原理：所述的底部拉板、抗拉板和位移板的外型為圓形；所述的抗 拉板和位移板活動連接；所述的底部拉板和抗拉板之間、底部拉板和位移板之間分別設置 有不銹鋼板和聚四氟乙烯滑板構成的摩擦副；所述底部拉板、抗拉板和位移板為兩組以上， 上面一組的位移板和下面一組的底部拉板活動連接。

萬向拉壓支座與現有技術相比，鋼結構球形支座出圖，下支座板的底部設置有多組 底部拉板、抗拉板和位移板，底部拉板、抗拉板和位移板的外型為圓形。這樣，上支座板、球 面襯板和下支座板完成普通支座的轉動，承受水平力和壓力。當出現豎向拉力時，頂部拉 板與下支座板、每組底部拉板與抗拉板依次承受拉力，支座通過層層傳遞，鋼結構球形支座，將上拔力傳給墩 臺。當出現大位移水平滑動，上一組底部拉板在位移板上水平任何方向滑動位移，當這一組 位移到限位時，帶動下一組滑移，支座通過層層傳遞，實現不同位移量。支座采用多層設計 后，在增加徑向位移量時，其下層徑向尺寸比上層只增加位移量。如果支座只采用一層結構 時，在位移量增加時，支座徑向尺寸要比多層設計同位移量增加徑向尺寸為位移量的2倍， 這樣支座徑向尺寸太大。采用多層設計后高度適當增加，減小徑向尺寸，可節省支座用料， 降低成本。該支座在可抵抗豎向拔力的同時可實現萬向大位移水平滑動?？估搴臀灰瓢?活動連接，上面一組的位移板和下面一組的底部拉板活動連接，方便支座的安裝。底部拉板 和抗拉板之間、底部拉板和位移板之間分別設置有不銹鋼板和聚四氟乙烯滑板構成的摩擦 副，可大大降低水平摩擦力。

普通盆式支座和球形鋼支座的區別?

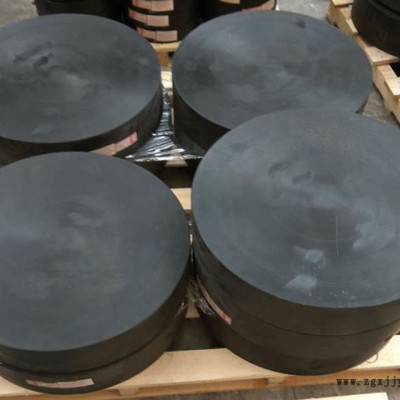

盆式橡膠支座是利用被半封閉鋼制內的彈性橡膠塊，在三向受力狀態下具有流體的性質特點，來實現橋梁上部的轉動，同時依靠中間鋼板上的四氟乙烯滑板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及四氟乙烯滑板與不銹鋼之間的滑移上。從長期試驗的數據看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，比無側向約束的抗壓彈性模量增大近20倍，因而盆式支座承載能力大為提高，鋼結構球形支座簡介和構造，解決了板式橡膠支座承載能力的局限，鋼結構球形支座廠家，能滿足大的支承反力、大的水平位移及轉角要求。?

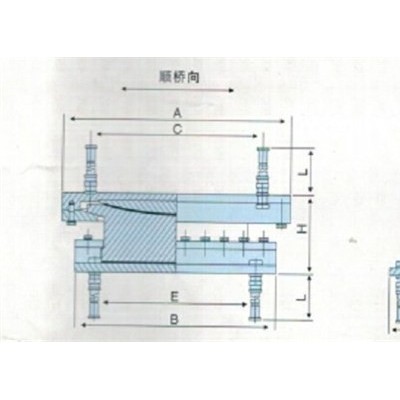

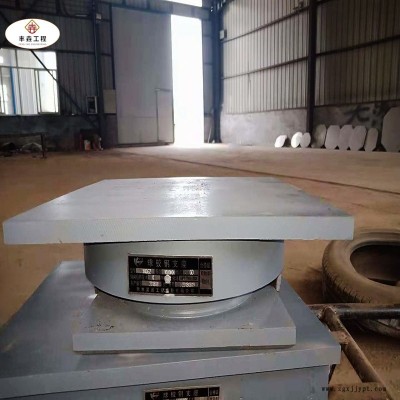

?????球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡膠擋圈組成的一種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名，由于球型支座中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或?qū)颦h(huán)來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。?

球型支座以傳力可靠，轉動靈活的特點，不但具有GPZ盆式橡膠支座承載能力大的特點，座位移大等特點，而且能更好地適應大轉角的需要，與普通盆式支座相比具有下列優點：?

1、球形橡膠支座通過球面?zhèn)髁Γ粫霈F(xiàn)力的縮頸現象，作用在混凝土上的反力比較均勻?

2、球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達0.05rad.?

3、球型支座各向轉動性能一致，適用于寬橋、曲線橋；?

4、這種支座產品不用橡膠承壓，不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。

球式橡膠軸承主要由上下支承板、球冠板、特氟龍滑板（包括平面和球面）和橡膠擋圈組成。位移是通過在上支承板和平面特氟綸板之間滑動來實現的。通過在球槽中滑動球帽板，可以實現梁的膨脹變形，也可以滿足軸承旋轉角的需要。上支承板的導槽或?qū)Лh(huán)可以抑制軸承的位移，可制成球形單向活動軸承和固定支承。

下座板通過自動限位調節螺栓裝置固定在上座板上。與普通盆地橡膠軸承相比，球軸承系列產品具有承載力大、允許位移大、轉彎角大、轉動靈活等特點，能夠滿足軸承大轉角的需要。本產品結構合理，安裝方便，使用方便，能適應大橋的大坡度。的12%.適用于曲橋、直橋、斜橋、城市立交橋等工程。　　在支架取出前，制造商應調整軸承水平，擰緊連接螺栓，防止在運輸和安裝過程中發生旋轉和傾覆。軸承可以根據設計要求預先設定旋轉角度和位移，但在工廠裝配時需要進行調整。在安裝軸承前，檢查備件清單、檢驗報告、配套產品證書和安裝維護規則。開箱后，施工單位不得拆卸和旋轉連接螺栓?！　∧壳?，當支撐板與墩、橋臺連接螺栓時，下支撐板的四角應采用鋼制楔形。標高和位置應符合設計要求。環氧砂漿用于填充底腳螺栓孔和底腳層。環氧砂漿硬化后，可拆除四角鋼楔板，并可填充環氧砂漿。　　當承重板與墩焊接在一起時，墩上的下托板與預埋鋼板應采用對稱不連續焊接。焊接時應采取措施防止燒蝕軸承和混凝土。
