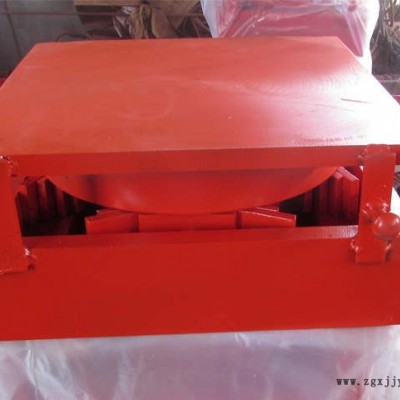

QZ型球形鋼支座

QZ型球形鋼支座主要技術性能?1、支座反力（堅向承載力）分為16級：??

??1000，1500，2000，2500，3000，4000，5000，6000，7000，滑動球形支座技術參數，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN時單獨設計加工。??2、支座設計轉角分為?0.01?0.015和0.02rad。?3、支座設計位移量：??

??順橋向：1000～2500KN，e=±50mm;3000～1000kN;e=±50mm，?±100mm和±150mm。???橫橋向：采用DX多向活動支座，e=±20mm。???設計位移量根據工程需要可進行變更。??

4、支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下，應力為30Mpa左右時，取值如下：??

??常溫（-25℃～+60℃）0.03；???低溫（-40℃～+40℃）0.05?5、支座可承受的水平力：?

??縱向活動支座（ZX）橫橋向水平力為支座反力的10%；固定支座（GD）承受水平力為支座反力的10%

WJKGZ-1250GD球型支座計算書?

1.?設計依據?

建筑抗震設計規范G?50011-2001；?鋼結構設計規范G?50017-2003；?鑄鋼節點應用技術規程CECS??235:2008;?球型支座技術條件GB/T?17955-2000。?2.?設計數據輸入?

支座的性能參數：豎向壓力????P＝1250000N?

水平剪力????H＝1310000N?豎向拉力??????F=600000N?轉角??????????θ＝0.02rad?

3.?材料選擇?

支座受力件選用鑄鋼ZG275-485H和ZG270-500；?摩擦件選用聚四氟乙烯（PTFE）；?密封材料選用天然橡膠(NR)?4.?材料強度設計值?

鑄鋼ZG275-485H的抗拉、抗壓、抗彎強度設計值f＝215N/mm2，?鑄鋼ZG270-500的抗拉、抗壓、抗彎強度設計值f＝210N/mm2，?焊縫強度設計值ffw＝160?N/mm2，?

聚四氟乙烯（PTFE）的強度設計值fs＝30?N/mm2。

5.?支座的傳力路徑?

外力——上座板——不銹鋼板——平面四氟板——球芯——球面四氟板——底座。?6.?水平剪力傳力路徑：?

外力——上座板——底座。?7.?設計計算（附計算書圖）?

計算思路：?

設計計算首先對支座在給定的單一力學狀態（即壓、剪）下分別進行強度計算；然后對支座進行折算應力強度計算。?

從剪力傳力路徑可以看出，水平力在支座內是支座上支座板與支座底座相互作用，計算受剪時作用面壓應力和上支座板外圓筒臂折算應力，同時計算下座板彎曲應力和焊縫。?7強度計算?

橋梁及跨江渡槽 等建筑結構上的抗震阻尼球型支座，旨在克服現有 球形支座無阻尼抗震功能的缺陷。該支座上座板 限位方向兩側和下座板凸起擋塊之間均設置有抗剪 塊和高彈性阻尼件?？辜魤K用預緊螺栓群和抗剪 銷固定下座板上端，預緊螺栓群承受彎矩效應，抗 剪銷承受一定水平剪切推力。高彈性阻尼件用導 向螺桿固定在抗剪塊上。采用本實用新型在正常 使用時，抗剪塊起非限位方向的導向作用，邯鄲滑動球形支座，并利用 抗剪銷承受一定的水平剪切力；時，滑動球形支座在線指導安裝，當產 生的水平推力大于支座水平極限設計抗剪承載力 時，抗剪銷破壞，高彈性阻尼件同時起緩沖作用， 以實現支座的阻尼抗震功能，從而保護橋梁及跨江 渡槽等建筑結構免遭損壞。

抗震阻尼球型支座是一種橋梁支座，尤其是一種既具有承壓、位移和 轉動功能，又具有阻尼抗震作用的抗震阻尼球型支座。

球型支座是橋梁及建筑工程中的重要組成部件之一，其作用是將 橋梁及建筑結構上部各種荷載通過球型支座傳遞到墩臺上，同時保證 橋梁及建筑結構所要求的受力、位移和轉動需要。

近年來，隨著國家對基礎設施建設力度的加大，橋梁及建筑工程 得到了高速的發展，滑動球形支座廠家，各類新型結構型式和功能性橋梁及建筑工程不斷 涌現，對球型支座的技術性能和功能提出了更高要求。為此，各類抗 震、測力、抗拉、抗剪、調高及防腐蝕球型支座逐步得到了開發和推 廣應用。
