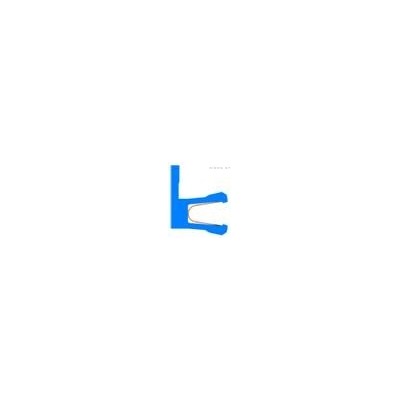

旋轉彈簧張力密封
旋轉彈簧張力密封是由一個V形不銹鋼彈簧和經機械加工過的填充聚四氟乙烯密封套組成,用于旋轉軸處起單向作用的密封。密封外部有一個凸緣,可以防止它在溝槽內旋轉,它的密封唇短而厚,降低了摩擦,使用壽命長,在粘度高的介質中也有良好的防塵效果。
在低壓和零壓時,初始密封力由彈簧產生,當系統壓力升高后,主要密封力由系統壓力形成。因此,從零壓到高壓均能保證良好的密封。
還可提供一種“潔凈型"的密封,在彈簧處的空腔填滿彈性硅膠,以防止污染物進入密封,并可進行消毒。
技術數據
壓力≤15MPa(動負載)
≤25MPa(靜負載)
速度≤2m/s
溫度-100℃~+260℃
介質各種液體、化學制品和氣體
表面粗糙度Ra Rmax
活塞桿表面≤0,3μm≤3.0μm
溝槽底面≤1,6μm≤10μm
溝槽側面≤1,6μm≤16μm
優點
—良好的刮除效果
—精確控制時無爬行現象
—良好的抗磨性能和尺寸穩定性
—能適應急劇的溫度變化
—對食物和藥液等不會污染
—可以消毒
—貯存期無限
軸徑df8/h9 | 溝槽直徑 | 溝槽寬度 | 導入 倒角K | 半徑 r | 徑向間隙S max | |||||
| D1H9 | D2H10 | L1min | L2 | 2MPa | 10MPa | 20MPa | ||||
| 5,0-19,9 | d+5,0 | d+9,0 | 3,6 | 0,85 | +0, -0.1 +0 -0.15 +0 -0.20 +0 -0.20 | 0,8 | 0,3 | 0,25 | 0,15 | 0,10 |
| 20,0-39,9 | d+7,0 | d+12,5 | 4,8 | 1,35 | 1,1 | 0,4 | 0,35 | 0,20 | 0,15 | |
| 40,0-400,9 | d+10,5 | d+17,5 | 7,1 | 1,80 | 1,4 | 0,5 | 0,50 | 0,25 | 0,20 | |
| 401-999,9 | d+14,0 | d+22,0 | 9,5 | 2,80 | 1,6 | 0,5 | 0,60 | 0,30 | 0,25 | |
| 旋轉彈簧張力密封圈訂貨資料(單位:mm) |
| 訂貨型號 | 軸徑 d f8 | 溝槽直徑 D1 H9 | 溝槽寬度L1+0,2 | 訂貨型號 | 軸徑d f8 | 溝槽直徑D1 H9 | 溝槽寬度L1+0,2 | |
| ST-005 | 5 | 10,0 | 3,6 | ST-095 | 95 | 105,5 | 7,1 | |
| ST-006 | 6 | 11,0 | 3,6 | ST-100 | 100 | 110,5 | 7,1 | |
| ST-008 | 8 | 13,0 | 3,6 | ST-105 | 105 | 115,5 | 7,1 | |
| ST-010 | 10 | 15,0 | 3,6 | ST-110 | 110 | 120,5 | 7,1 | |
| ST-012 | 12 | 17,0 | 3,6 | ST-115 | 115 | 125,5 | 7,1 | |
| ST-014 | 14 | 19,0 | 3,6 | ST-120 | 120 | 130,5 | 7,1 | |
| ST-015 | 15 | 20,0 | 3,6 | ST-125 | 125 | 135,5 | 7,1 | |
| ST-016 | 16 | 21,0 | 3,6 | ST-130 | 130 | 140,5 | 7,1 | |
| ST-018 | 18 | 23,0 | 3,6 | ST-135 | 135 | 145,5 | 7,1 | |
| ST-020 | 20 | 27,0 | 4,8 | ST-140 | 140 | 150,5 | 7,1 | |
| ST-022 | 22 | 29,0 | 4,8 | ST-150 | 150 | 160,5 | 7,1 | |
| ST-025 | 25 | 32,0 | 4,8 | ST-160 | 160 | 170,5 | 7,1 | |
| ST-028 | 28 | 35,0 | 4,8 | ST-170 | 170 | 180,5 | 7,1 | |
| ST-030 | 30 | 37,0 | 4,8 | ST-180 | 180 | 190,5 | 7,1 | |
| ST-032 | 32 | 39,0 | 4,8 | ST-190 | 190 | 200,5 | 7,1 | |
| ST-035 | 35 | 42,0 | 4,8 | ST-200 | 200 | 210,5 | 7,1 | |
| ST-036 | 36 | 43,0 | 4,8 | ST-210 | 210 | 220,5 | 7,1 | |
| ST-040 | 40 | 50,5 | 7,1 | ST-220 | 220 | 230,5 | 7,1 | |
| ST-042 | 42 | 52,5 | 7,1 | ST-230 | 230 | 240,5 | 7,1 | |
| ST-045 | 45 | 55,5 | 7,1 | ST-240 | 240 | 250,5 | 7,1 | |
| ST-048 | 48 | 58,5 | 7,1 | ST-250 | 250 | 260,5 | 7,1 | |
| ST-050 | 50 | 60,5 | 7,1 | ST-280 | 280 | 290,5 | 7,1 | |
| ST-052 | 52 | 62,5 | 7,1 | ST-300 | 300 | 310,5 | 7,1 | |
| ST-055 | 55 | 65,5 | 7,1 | ST-320 | 320 | 330,5 | 7,1 | |
| ST-056 | 56 | 66,5 | 7,1 | ST-350 | 350 | 360,5 | 7,1 | |
| ST-060 | 60 | 70,5 | 7,1 | ST-360 | 360 | 370,5 | 7,1 | |
| ST-063 | 63 | 73,5 | 7,1 | ST-400 | 400 | 410,5 | 7,1 | |
| ST-065 | 65 | 75,5 | 7,1 | ST-420 | 420 | 434,0 | 9,5 | |
| ST-070 | 70 | 80,5 | 7,1 | ST-450 | 450 | 464,0 | 9,5 | |
| ST-075 | 75 | 85,5 | 7,1 | ST-480 | 480 | 494,0 | 9,5 | |
| ST-080 | 80 | 90,5 | 7,1 | ST-500 | 500 | 514,0 | 9,5 | |
| ST-085 | 85 | 95,5 | 7,1 | ST-600 | 600 | 614,0 | 9,5 | |
| ST-090 | 90 | 100,5 | 7,1 | ST-700 | 700 | 714,0 | 9,5 |
