產品用途:

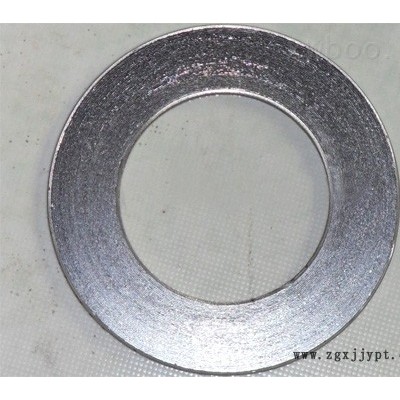

金屬纏繞墊片目前應用廣泛的一種密封墊片,為半金屬密合墊中回彈性的墊片,由V形或W形薄鋼帶與各種填充料交替纏繞而成,能耐高溫、高壓和適應超低溫或真空下的條件使用。廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。
【金屬纏繞墊片】種類:
| 種類 | 厚度 | |
| 基本型纏繞墊片 | 3.2 | 4.5 |
| 帶內環纏繞墊片 | 4.5 | |
| 帶外環纏繞墊片 | 4.5 | |
| 帶內外環纏繞墊片 | 4.5 | |
【金屬纏繞墊片】結構材料:
| 填充料 | 鋼帶 | 內環 | 外環 |
| 石棉纏繞 | SUS 304 | 碳鋼 | 碳鋼 |
| 石墨纏繞 | SUS 316 | SUS 304 | SUS 304 |
| 四氟纏繞 | SUS 316L | SUS 316 | SUS 316 |
| SUS 316L | SUS 316L |
| 填充料 | 溫 度(°C) | 操作壓力(kg/cm2) |
| 石墨纏繞 | -200~550 | 250 |
| 石棉纏繞 | -150~450 | 100 |
| 四氟纏繞 | 240~260 | 100 |
【金屬纏繞墊片】厚度公差:
| 項目 | 厚度 | 公差 |
| 墊片厚度 | 4.5, 3.2 | +0.2 -0.1 |
| 環厚度 | 3.0 | ±0.24 |
【金屬纏繞墊片】直徑公差(即用于法蘭的名義管道直徑):
| DIN (mm) | ANSI B16.5 BS1560 (mm) Mss sp-44 | API 605 | 公差 | |
| 內環內徑 墊片內徑 | <=600 | <=24″ | >=26″ and <=34″ | ±0.5 |
| >600 and <=800 | >24″ and <=34″ | >=36″ and <=60″ | ±0.9 | |
| >800 and <=1600 | >34″ and <=60″ | ±1.3 | ||
| >1600 | >60″ | ±1.6 | ||
| 墊片外徑 | <=600 | <=24″ | <=24″ | ±0.9 |
| >600 and <=160000 | >24″ and <=60″ | >24″ and <=60″ | ±1.8 | |
| 1600 | >60″ | ±2.2 | ||
| 外環外徑 | >=1/2″ and <=60″ | ±0.9 | ||
| <=600 | <=24″ | 0-1.0 | ||
| >600 and <=1000 | >24″ and <=34″ | 0-1.8 | ||
| >1000 and <=1600 | >34″ and <=60″ | 0-2.2 |
【金屬纏繞墊片】技術參數:
| 纏繞墊片系數 | m=2.5-4 |
| 纏繞墊片使用壓力 | ≤25MPa |
| 纏繞墊片使用溫度 | -196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 | y=68MPa |
