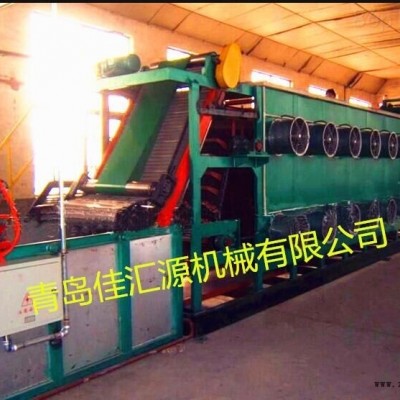

水冷式膠片冷卻線，膠片冷卻線

膠片冷卻機主要參數：機器型號：XPLL-600

適用膠片寬度：200～550mm

適用膠片厚度：3～12mm

輸送帶寬度：600mm

鋼網帶寬度：600mm

帶的運行速度：11～22m/min

切刀裁切速率：10～20次／min

夾持提升電機功率：1.5kw（變頻調速）

鋼網帶及傳送電機功率：5.9kw(共5臺電機，變頻調速)

裁斷電機功率：4kw（變頻調速）

風機功率：3.74kw（14臺風機，側面12臺，0.25kW/臺；端面2臺，0.37kW/臺）

整機功率：15.14kW

外形尺寸：15560×W2130×H2990

整機質量：～6.5T

工作原理與基本結構：

本機按作用和結構可分為五部分：1.接片提升部分；2.噴淋隔離劑系統；3.輸送風冷部分；4.輸送裝置；5.裁斷裝置。

從壓片機連續下來的膠片引至提升傳送帶上，通過夾持帶的夾持作用將膠片提升至輸送風冷部分上方鋼網帶端部，利用膠片自重下垂和鋼網帶的移動將膠片向前輸送，鋼網環形傳送帶從上至下有五層，膠片在鋼網帶面上迂回移動，通過十四組風機吹風冷卻，然后從zui下面網帶端部移出，再通過輸送裝置引至裁斷裝置上方，在利用膠片自重和擋板導向?qū)⒛z片送至輥刀和固定刀之間進行裁斷，然后由傳送帶送出。

在接片提升部分處設有噴淋隔離劑系統，通過噴淋頭和噴淋管向膠片兩面噴淋隔離劑。

特點：

1.本機操作簡單，降低勞動強度。與懸掛式膠片冷卻機相比，省去了下片時提取膠頭環節，對于較短的膠片也可順利的輸送冷卻；

2.輸送帶為橡塑材質夾滌綸織物的環形導軌平帶，強度高、耐老化，運轉中無跑偏現象；

3.輸送風冷部分的鋼網帶，網面為不銹鋼絲，兩側為輸送鏈，壽命長，不跑偏。膠片在網帶上可兩面受風冷卻；

4.輸送風冷部分的箱體側面風機四臺一組有三組共12臺，風機軸線與設備中心線夾角30°，箱體端面由大直徑風機一組兩臺，膠片在此風冷條件下得到均勻充分冷卻；

5.接片提升部分的傳送帶下面有水槽，可接取噴淋流下的隔離劑，水槽下面有管將隔離劑引入隔離劑箱中。水槽和隔離劑箱均為不銹鋼材質。此設計大大增加了隔離劑的散熱面積，避免了隔離劑的過熱現象；

6.隔離劑箱上面設有機械攪拌隔離劑裝置，由帶有電機、一級減速的無級變速機為動力，方便用戶配制隔離劑；

7.傳送帶拖動電機、鋼網帶拖動電機、裁斷電機均采用變頻調速電機，可方便的調速
