用途

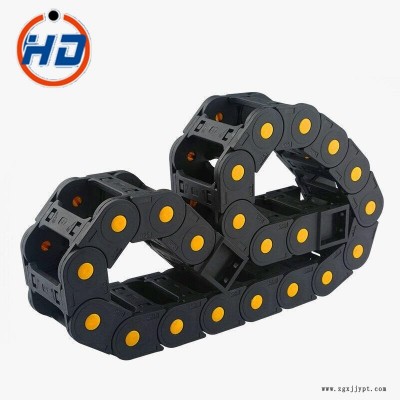

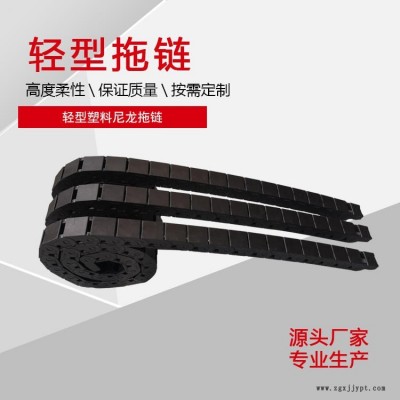

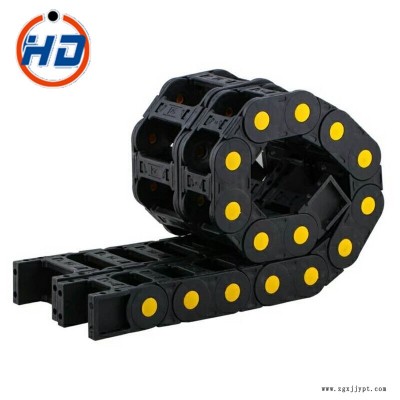

適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用，拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

基本參數

材料:增強尼龍，具有高的壓力和抗拉負荷，良好的韌性、高彈性、耐磨性、阻燃性。高低溫時性能穩定，可以使用在室外。

抗耐性:耐油、鹽并有一定的耐酸、耐堿能力。

運行速度和加速度: 高速度可達5m/s, 高加速可達5m/s²(具體速度、加速度視運行情況而定。)

運行壽命:在正常架空使用情況下，可達500萬往復運動次數(具體壽命視運行情況而定)。

選用原則

內高:選擇內置電纜、油管、氣管、水管等中 粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高Hi.如果重疊按重疊后實際高度作為參考高度。

內寬:選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。

彎曲半徑:選擇內置電纜、油管、氣管、水管等中 的彎曲半徑作為參考值，并留有10%以上的空間，拖鏈內置電纜、油管、水管、氣管的放置原則。

應該留有15%的剩余空間，讓內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。

直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。

在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片。
