ACM系列氣流渦旋微粉機是一種具有國際先進水平的微粉生產設備，是我公司參考國外微粉碎先進技術，經消化吸收研制而成。該機與我國目前所使用的粉碎機相比，各項性能指標**，適合加工多種物料，對熱塑性和纖維性物料均能勝任，產品質地均一，能粉碎到米級粒度，是當前性能好，效率高的節能型理想微粉生產設備。經國內外眾多用戶使用證實，設備性能卓越，可提高產品的級次和附加值，經濟效益顯著。產品主要性能指標達到國外同類設備水平，可替代進口。

一、 產品型號及名稱

A     C     M      xx型微粉機

┃    ┃     ┃         ┗━━━━━━━━━動力總量限值、KW

┃    ┃     ┗━━━━━━━━━━━━━━━粉碎機

┃    ┗━━━━━━━━━━━━━━━━━━—渦旋微粉碎機

┗━━━━━━━━━━━━━━━━━━━━━━氣流冷卻

二、 用途及特點

該機適用于煙草、化工、醫藥、染料、涂料、農藥、冶金、食品、飼料

塑料、植物纖維、再生橡膠等行業用來粉碎低到中等硬度物料之用。

該機的特點如下：

1、 它是一種立軸反射型粉碎機，能同時完成微粉

碎和微粉分選的兩道加工工序。

2、 裝有氣流流量調節閥和分級葉輪無級調速器，

不用停機即可控制產品的細度，且細粉能全部回收，不污染環境。

3、 該機具有冷卻功能，粉碎時溫升低，特別適用于加工

熱塑性和纖維性物料，產品粒度均勻。

4、 維修、操作和清理方便，生產能力大。

5、 本機采用新型窄三角帶傳動，具有傳動功率大，運行

平穩、效率高等特點。

三、 結構及工作原理

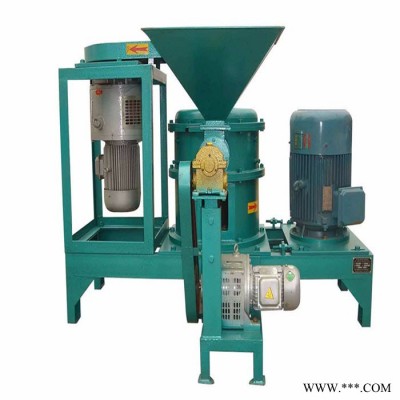

本機是一種立軸反射型微粉碎機。它由機體、機坐、粉

碎裝置、分級裝置、出料系統、傳動裝置和電機等組成，其內部結構如圖所示。

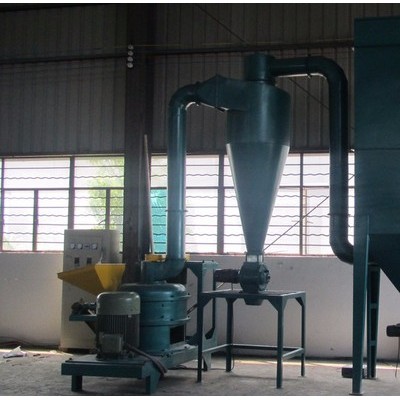

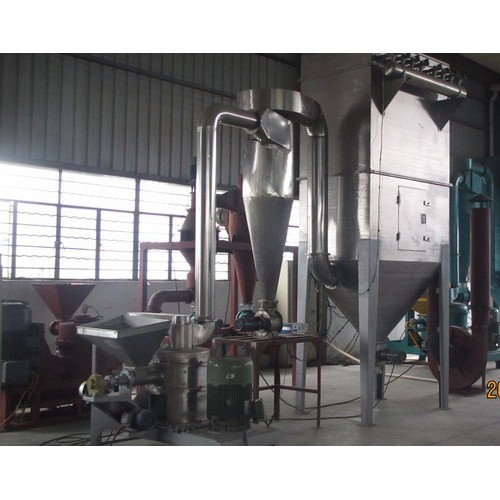

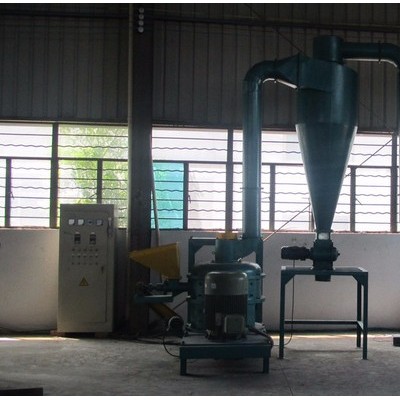

配套設備主要由主機、除塵器、高壓離心風機、關風機、旋風集料器和電控柜等組成整套機組。

機體內腔為圓筒形，由一環形板將其分為上下兩部份，下部份為進氣室，上部份由分流環分隔成粉碎室和分級室。粉碎室由粉碎盤和襯套組成，用來將物料擊碎成細粉；分級室由分級葉輪組成，能把細粉分成細度達標品和未達標品兩種規格，達標品經出料管被吸出，未達標品沿分流環內壁落回到粉碎室，繼續粉碎，直到達標為止。
