測量精度	1 %
產地	瑞士
工作電壓	24V
規格	57 x 147 x 115 mm
控制模式	智能溫度控制
類型	空氣/水系統
用途	暖通空調
節電設備類型	智能節電器
品牌	偉拓Vector
型號	TLR-D41
加工定制	否

特點

· 2管制風機盤管溫控器.

· 繼電器開關輸出10(6)A

· 溫度控制范圍–20°C to 70°C (-4°F to 158°F).

· 1路模擬量0…1OV或2-10V輸出

· 根據溫度自動控制三速風機的風速

· 高級密碼保護,防止用戶修改參數

· 外接傳感器或外部控制可改變運行模式

· 節能模式與舒適功能和設定點限制

· 密碼保護用戶和可編程控制參數

·  外部傳感器或遠程控制,可自動改變加熱 – 制冷變化或自動選擇激活限制室外溫度轉換

· 一個終端可控制多達8個控制器運行

· 用戶參數和控制參數設置

o 設定點限制

o 允許改變設定點，風速和運行模式

o 允許改變加熱/制冷和運行時間程序(高級版本)

o 顯示內容用戶可自定義

o 可選擇斷電后的運行模式

· 溫度可用攝氏度或華氏度表示

高級版本

· 擁有時鐘和時間表功能

· 斷電后時鐘可保留48小時

· LED藍色背光

· 紅外線遙控功能

應用

· 空氣/水系統:

2管制風機盤管+1個調節量閥門

概述

TLR-D41 是分體式的風機盤管溫控器, 包括內置NTC溫度傳感器(可外接1個溫度),4路(繼電器)開關輸出,1路模擬量輸出

具體的參數設置通過操作顯示終端完成，不需要其他的工具和軟件。

注: 控制器不能直接連接超過10(6)A的設備。

名稱

型號分類

名稱	編號	選項	安裝尺寸	供電			功能
TLR-D41-24	40-11 0009	標準	88mm x 88mm	24VAC			分體風機盤管溫控器:  1 TI內置外接溫度或外部控制信號 3 DO (繼電器) 風機控制 1 DO (繼電器) 開關控制 1 AO  PID 控制
TLR-D41-24-D	40-11 0010	高級
TLR-D41-230	40-11 0011	標準	88mm x 88mm	230VAC
TLR-D41-230-D	40-11 0012	高級
參數							此功能是附加功能,如有需要可以在訂購時選擇-Wx
TLR-D41-xx -W1	40-11 00xx -1	單冷
TLR-D41-xx -W2	40-11 00xx -2	單熱
TLR-D41-xx -W3	40-11 00xx -3	2-Pipe System
附件
AER-D41-24	40-11 0019					供電24V
AER-D41-230	40-11 0020					供電230V
OPR-1	40-50 0001				2xAAA bat	紅外線遙控
S-Tn10-2 SD-Tn10-12-2 SD-Tn10-20-2 SDB-Tn10-12 SDB-Tn10-20 SRA-Tn10 SOA-Tn10	40-20 0001 40-20 0002 40-20 0003 40-20 0051 40-20 0004 40-20 0005 40-20 0006		帶2m線電纜溫度傳感器 帶2m線探針12cm的溫度傳感器 帶2m線探針20cm的溫度傳感器 插入式溫度傳感器, 探針12cm  插入式溫度傳感器, 探針20cm 室內溫度傳感器 室外溫度傳感器

外型尺寸[mm] (inch)

技術規范

供電電源	工作電壓 TLR-D5-24 TLR-D5-230	24 V AC ± 10 %, 50…60 Hz 230 V AC ± 10 %, 50…60 Hz
	功率 TLR-D5-24 TLR-D5-230	Max. 3 VA Max. 5 VA
	電氣連接	連接線纜 0.34…2.5 mm2 (AWG 24…12)
	內部整流:	全波整流
	高級版本: 電源時鐘備份	最小48小時
信號輸出	溫度輸入
	范圍	內部NTC: 0…50 °C (32…122 °F) 外接 NTC (Sxx-Tn10 sensor): -20…70 °C (-4…158 °F)
	精度	-20…0 °C (-4…32 °F): 0.5 K 0…50 °C (32…122 °F): 0.2 K 50…70 °C (122…158 °F): 0.5 K
信號輸出	繼電器輸出  AC 電壓  絕緣電阻	DO1…DO4 0…250 VAC, 10 (6) A max. each output  3750 VAC acc. to EN 60 730-1
	模擬輸出 輸出信號 Resolution 精度 最大負荷 供電電源 最大負載	AO1  DC 0...10 V  9.76 mV (10 bit) ± 1 % 20 mA, 500 ? max.  24VAC 4W, 150mA max.
通訊連接	連接類型 電纜類型 最遠傳輸距離	數字通訊: peer to peer 電纜 0.8…2.5 mm2 (AWG18…AWG13) 200m (650ft) 電纜有補償,符合EMC的屏蔽線
環境	運行環境 溫度 濕度	0°C …50°C (32°F…122°F) 相對濕度<95% ，不結露
	運輸和保存環境 溫度 濕度	-25°C…70°C (-13°F…158°F) 相對濕度<95% ，不結露
標準	遵守依照  EMC 標準 89/336/EEC EMEI 標準 73/23/EEC	EN 61 000-6-1/ EN 61 000-6-3
	生產標準  家用電器自動控制及類似應用技術         溫度相關控制的特殊要求	EN 60 730 –1 EN 60 730 – 2 - 9
顯示終端	防護等級	IP30 to EN 60 529
	安全級別	III (IEC 60536)
	尺寸 (H x W x D)	88 x 88 x 21 mm (3.5” x 3.5” x 0.8”)
	重量 (controller only)	70 g (2.8 oz)
控制器	防護等級	IP30 to EN 60 529
	安全級別	base: II (IEC 60536)
	尺寸 (H x W x D)	57 x 147 x 115 mm (2.25 x 5.8 x 4.5 in)
重量	重量 (包括包裝) TLR-D41-24 TLR-D41-230	520 g (1.15 lb) 570 g (1.25 lb)

傳感器和控制設備的選擇溫度傳感器:

請使用標準的NTC電阻才能保證測量的精度.推薦使用SDB-Tn10-20, SRA-Tn10 系列傳感器,也可以用 SDB-Tn10-20 加AMI-S10 套管使用

控制設備:

請選擇標準輸入信號0-10 V DC or 4-20 mA. 電源功耗低于2.4W (最大100mA). 最大和最小信號點可以通過軟件設置

開關設備:

水泵、風機、開關閥、加濕器等,連接設備不能超過 250 VAC, 10(6) A..

電氣連接

接線圖

機械設計與安裝

此控制器由控制模塊和顯示終端單元組成

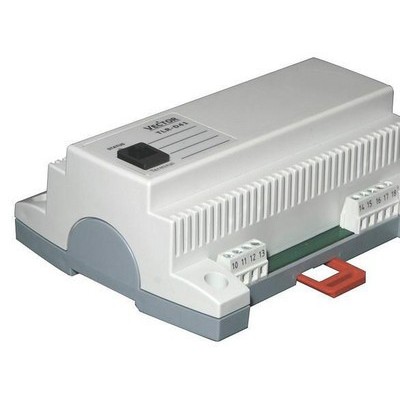

控制模塊

TLR控制器可以由兩個螺絲安裝在房間任何地方,也可以配置35mm DIN導軌安裝.

安裝注意事項:

· 建議安裝在電氣箱內

· 注意散熱情況

· 必須符合電氣安裝標準.

顯示終端安裝

· 裝在一個容易操作的位置.

· 避免安裝在陽光直射和其他熱源的位置.

· 如果使用外接溫度傳感器,安裝位置要求不高.

控制終端

1. 將安裝底盤安裝到嵌入式安裝盒。安裝底盤的突出螺紋接頭應朝向地面。

2. 連接四條電纜到底部，注意相序

3. 將安裝底盤頂部的2個凹槽卡入前面板頂部的2個凸頭，將安裝底盤卡入前面板。

4. 調整前面板，直至其與墻面平整并看不到安裝底盤。與前面板的連接電纜也不應高于安裝底盤。

5. 擰緊前面板與安裝底盤下部的螺絲，使它們緊密連接。

通訊連接

· 最大距離: 200m (650ft) 電纜有補償,符合EMC的屏蔽線

· 電纜 0.8…2.5 mm2 (AWG18…AWG13)

顯示和操作

TLC-R41控制器外殼通過模塊化結構設計，用戶可選擇不同外觀及材料。操作終端不同外觀、顏色以及材料的詳情參照單獨的說明。操作終端以LCD顯示，帶有4個操作按鈕。

圖例:

1. 4位數字顯示當前值，時間，控制參數或設定值

2. 顯示值的單位 °C, °F, % 或無

3. 輸入或輸出值圖形顯示（分辨率為10%進度條或風速指示）

4. 4位數字顯示當前值，時間，控制參數或設定值

5. 操作模式: 舒適模式,  節能模式, OFF 關機

6. 符號:

加熱	制冷	時間表	風機	手動控制	防凍保護
					%

7. 控制器操作按鈕

電源鍵: 按下按鈕少于2秒確定節能或舒適模式。按下超過2秒關閉控制器.

上下按鈕：改變設定點和參數

確定按鈕：用于改變風機的轉速控制和高級設置。當在菜單中選擇參數時作為確定鍵

8. 當風機運行時，顯示風機的符號，同時，風機轉速以垂直進度條顯示。加熱或制冷盤管的激活將在LCD的左下角以各自的符號顯示

電源故障

可記憶所有的參數和設置點，無須重新設置。取決于參數UP05，控制器自動保持開或關，或返回故障前操作模式。

定時器操作和工作時間設置會被保留。

高級型號：包括時間控制與工作日設定會被保留。

防凍保護

在室內溫度降到5°C (41°F)以下時，控制器會自動開啟防霜凍保護。所有加熱輸出被完全打開。

此模式會把溫度控制在高于10° C(50°F)。直至一個鍵被按下，霜凍保護將一直顯示。使用用戶參數UPu001e09可設定防霜凍功能的開啟/關閉。

操作模式

· 舒適模式：控制器所有控制功能根據設定點操作。 控制器顯示為人在房間內。

· 節能模式： 設置參數1L00或2L00決定在切換到節能模式下設定點偏移量。設置為節能模式，加熱狀態下設定點的值降低，制冷狀態下設定點的值升高，控制器顯示為人在房間外。可以通過0P-04參數設置在節能模式下的輸出的最大值。節能模式可通過參數UP-06使其不起作用。

· 關機模式(EHO): 控制器關閉，所有輸出關閉，液晶屏上顯示Off，。溫度始終被監控 (如果防霜凍保護被激活) 。

操作模式的啟動

· 通過控制器按鈕

· 時間程序（高級型號）：操作模式可根據時間程序自動轉換。當定時程序激活時，時鐘符號顯示。

· 紅外遙控：僅在豪華版，可以在遠距離控制。

注: 如果操作模式設置為關閉或遠程控制，或者未設置時間,時間表無法啟動

時鐘和時間表(高級版本)

TLR-D41-D 包含一個時鐘和16個模式 (無, 關閉, 節能, 舒適, 會議模式) 可以進行時間編程,詳見時間表操作.

不同的操作模式會有如下影響:

顯示	功能	復位
no	不使用
OFF	關機操作模式	復位
ECO	節能操作模式	不復位
ON	舒適操作模式	不復位
UNI	操作模式不變	不復位

綜合: 會議模式: 這種開關適用于禮堂或者報告廳。在使用期間重新安排不激活。當綜合模式激活時控制器不開始。仍需要手動激活。這些為了避免哎房間無人時不必要的制冷貨加熱。

復位功能: 手動開啟時不執行復位功能。當重新安排時間定義UP13終止控制器將自動關閉。設置 UP13 至 0, 復位功能不起作用。

時鐘閃爍時需要設定時間。如果時間不設定，時間程序?qū)⒉贿\行。

感應傳感器，自動改變加熱/制冷變化
遠程控制的舒適和經濟模式，例如與感應器或按鍵開關。如果開關輸入停用了一個可選擇的時間單位將改變經濟模式。對于一個按鍵開關，延遲時間設置為0。外部輸入可能也被配置為改變加熱和冷卻的二進制信號模式，或通過測量溫度的供應。

TLR-D41會出現如下信息:

Err1: 溫度傳感器錯誤。與溫度傳感器的連接中斷或溫度傳感器損壞.

Err2: 外部輸入 heat / cool 自動改變損壞

FP: 防凍保護開啟.

終端操作開啟終端

按下POWER鍵打開。初始模式是舒適模式。

在舒適模式與節能模式之間轉換

按下POWER 鍵少于2秒鐘確定舒適或節能模式。節能模式可通過UP06使其不起作用。

關閉終端

按下POWER鍵超過2秒鐘將會關閉終端。在LCD上將顯示OFF和當前時間。

標準顯示

通過參數UP-09和UP-10置大小數字顯示。如取消標準顯示，風機轉速或溫度設定點以小數字顯示，房間溫度以大數字顯示。

改變設定點

按UP/DOWN 直至溫度設定點被顯示。按下OPTION 鍵，并通過按UP/DOWN鍵改變其制值。可通過UP-01使設定點不被改變。

改變風機轉速

通過按下OPTION鍵小于3秒鐘，手動選擇風機轉速控制。重復按下OPTION鍵手動切換風機轉速：Fan OFF ? Fan LOW ? Fan MEDIUM ? FAN HIGH ? FAN ECO.  圖形將顯示為手動標志。可通過UP-02決定用戶是否可以手動改變風機轉速。

訪問高級設置

按下option 鍵超過3秒鐘將會出現高級設置菜單。大LCD 數字顯示 SEL。高級設置菜單可設置以下內容：時鐘設置，時間進度，2管系統的加熱/制冷轉換。按下POWER鍵或2分鐘內不按任何鍵離開菜單。

? 輸入校準:Sel在大數字顯示和cal2或cal1在小數字顯示.選擇需要的溫度傳感器校準值(cal1)或模擬輸入(cal2).改變值按上升/下降鈕,以確定選擇.

? 加熱/制冷改變:小屏幕顯示H-C,在下房顯示加熱制冷的符號,緊按選擇鍵選擇加熱-制冷模式

此功能調動UP-03參數

· 時鐘設置（高級型號）：當前時間以小數字顯示。按下OPTION 鍵將進入時鐘設置。進入后，分鐘閃爍顯示并可用UP/DOWN 調節。按下OPTION 鍵保存分鐘設置并進入下一步小時設置。小時閃爍顯示。再次按下OPTION鍵將進入設置工作天數。工作日1-7 被顯示。日期1表示5日工作周的第一個工作日（周一）。（參照進度表）。根據當前工作天數，選擇工作日。再次按Option存儲設置并返回選擇菜單。

· 時間進度表（高級型號）：當Pro以小數字顯示，按下option 鍵。Pro1被以大數字顯示，數字1閃爍。通過UP/DOWN鍵選擇時間程序。一共有4個時間程序可用，每個時間程序有4個時間開關，通過按下OPTION進入時間程序。

1. 啟動或禁止時間程序控制。用UP和DOWN鍵選擇選擇ON和OFF操作。

2. 選擇工作日 = d1-7, d1-5, d6-7, day1, day2, day3, day4, day5, day6, day7。

3. 下一步選擇需要的操作模式 (no, ON, Eco, OFF)和操作時間，右側豎條圖像顯示柵格標志時間程序的第幾個開關時間點。每個時間程序有4個開關時間點。

o 選擇需要的操作模式，按下OPTION鍵繼續：

．no = 時間進度表不起作用

．On =設置操作模式為ON和舒適模式

．Eco =設置操作模式為ON和節能模式

．OFF = 控制器關

o 擇開關時間 00:00 到 23:45 以15分鐘間隔，按下OPTION鍵繼續。

o 重復上述2步驟，設置好每個開關時間參數。

參數UP-04可設置訪問進度表權限。

OPR-1操作

高級的版本可以選擇使用紅外線遙控器.

1. 指示模式, 自動, 制熱, 制冷, 風機, 加熱

2. 設定值兩位顯示

3. 風速顯示

4. 四位的時間顯示或延時開關顯示

5. 節能按扭: 切換節能/舒適模式

6. 模式按扭: 切換操作模式

7. 上下按扭: 可做設定值的調節

8. 風速按扭: 改變風機速度, 低 – 中 – 高 或 自動

9. 推動按扭：開啟滿輸出5分鐘

10. 時間調節按扭: 定時, 小時, 分鐘

11. 電源按扭: 操作模式 ON - OFF

接通

按下電源按扭打開開關.打開舒適模式.

改變舒適和節能模式

按下 SLEEP 按扭切換節能和舒適模式.

切斷

按下電源按扭一會, 開關將關閉. 在OPR-1的LCD上顯示當前的時間.

改變設定值

僅改變溫度回路的設定值.設定值范圍15~30°C.

改變風速

再次按下風速按鈕可調節低,中,高和自動風速. 自動風速不能在風速模式下.

推動

按下推動按鈕將開啟滿輸出5分鐘. 輸出將在5分鐘內全部打開不需要任何需求. 使用這個功能可以在會議休息的時間改變空氣的質量或進入房間的時候.

時鐘設定

這個遙控器包含了時間. 為了調整時間, 一起按小時和分鐘的按扭到時鐘開始閃爍. 然后調整成正確的時間. 調整完畢后按TIMER按扭.

延時開關

該功能是可以延緩或休眠定時器開關按鈕，一旦按下按鈕將顯示定時計時器。如果當前是關閉的模式或時間是關閉的模式，必須打開模式。設定的時間應該是開的狀態或不使用小時和分鐘鍵。

改變模式

再次按下MODE 按扭可以切換下列的操作模式：加熱, 制冷和風機速度.改變這個模式不用按上下鍵按扭.

注意:

遙控器只能是攝氏度顯示.

參數設置

TLR-D41是一種智能控制器，用于風機盤管的控制?？刂聘鶕?jù)相關的參數操作，參數可以自由設置。

為避免未授權的更改，參數均有密碼保護。一共有兩個參數密碼保護等級：用戶操作參數（訪問控制環境）和專家控制參數（訪問控制功能和控制器設置）。用戶密碼和專家密碼是不同的。通過如下步驟改變參數設置：

1. 同時按下UP與DOWN兩鍵3秒鐘。屏幕將顯示CODE.

2. 通過UP與DOWN鍵選擇密碼。用戶操作密碼是09，專家操作是241。選擇正確密碼后按下OPTION鍵。

3. 通過按UP/DOWN鍵選擇不同的參數，通過按OPTION鍵確定參數的改變。參數的MIN和MAX符號顯示出來，并指示出參數現在可修改。使用 UP 和 DOWN 鍵調整參數值。

4. 設置完畢后，按OPTION鍵存儲設置參數和返回到參數選擇部分。

5. 按下POWER鍵離開菜單。5分鐘內如果沒有操作，控制器將返回正常操作狀態。

用戶參數 (Password 009)

參數	描述	設定范圍	出廠設定
UP 00	運行模式改變	ON, OFF	ON (Enabled)
UP 01	設定點改變	ON, OFF	ON (Enabled)
UP 02	風機速度改變	ON, OFF	ON (Enabled)
UP 03	2管制系統改變加熱/制冷模式	ON, OFF	W00: ON (Enabled) W01: OFF (Disabled)
UP 04	改變時間程序:	ON, OFF	ON (Enabled)
UP 05	電源斷電后復位狀態:  0 = off, 1 = on, 2 = 保持斷電前狀態	0, 1, 2	2
UP 06	改變節能模式	ON, OFF	ON (Economy )
UP 07	攝氏度或華氏度表示, ON 華氏度, OFF攝氏度	ON, OFF	OFF (Celsius)
UP 08	溫度傳感器校準	-10…10	0
UP 09	開啟防凍保護	ON, OFF	W00 = ON  (Frost Protection) W01 = OFF (No Frost Protection)
UP 10	大LCD顯示屏幕文字顯示內容:	0…6	2
	00 = OFF 01 = 設定點 02 = 溫度輸入控制回路  03 = 風機風速輸出 04 = 時鐘 05 = 溫度傳感器 06 = 輸出 %
UP 11	LCD顯示屏幕小文字顯示內容	0…6	4, 1
UP 12	右側垂直豎條顯示內容 OFF = 風速 ON = 控制輸出	ON, OFF	OFF
UP 13 Deluxe only	時鐘顯示內容:  OFF = 24小時 ON  = 12小時 (AM, PM)	ON, OFF	OFF (24h)
UP 14 Deluxe only	定時器復位模式:高級版本 0 = 復位模式無效.  1…255 = 延時關閉開啟各種模式,在控制器為OFF的狀態下	0…255	60 (Min)

控制功能

此控制器被設計用來溫度進行溫度控制。風機轉速可以手動或自動控制。在自動模式下，控制器將根據房間溫度設定點與實際溫度的差值改變風機的轉速。 也可以進行PI控制功能.

設定點操作

節能模式設定點偏移XSBY:這個功能是在控制器處在節能工作模式下，加熱設定點WH減小，制冷設定點WC增加，改變的差值就是節能點偏移量XSBY

設定點最大值和最小值限制：限制設定參數的大小范圍。這個范圍根據加熱模式或是制冷模式可以分別設定。4管制系統僅應用于制冷模式。

自動風速控制

開關滯后 在風機顛倒改變速度的時候定義. 這個功能是消除不必要的開關風機因而增加風機和繼電器的使用壽命.

延時關: 定義加熱或制冷輸出從開到關的延時時間。這個參數對加熱和制冷都有效。

延時開: 定義加熱或制冷輸出從關到開的延時時間。這個參數對加熱和制冷都有效。

風機關延時: 如果加熱或冷卻關掉或達到了規定的設定點,60秒延遲關閉啟動防止過熱的階段再加熱或冷卻狀態的線圈.

分級開關:為了減少啟動時風機電機的負荷，風機將逐步的從低速到中速到高速進行啟動.

保護模式. 當溫度到達設定點后，風機會處在低速運行狀態，激活保護模式。這樣做為了保持室內正常通風。水閥仍然根據溫度的需要被控制。保護模式不應該使用在僅僅是風系統的場合。

模式保護不用與風速控制系統!

T Room Temperature wH Setpoint Heating Mode
XFH Switching Span Heating wC Setpoint Cooling Mode
XFC Switching Span Cooling HF Hysteresis

PID控制

每個控制回路有兩個PI進程，一個是正比作用，一個是反比作用。進程的調節決定于比例帶,積分時間，是否限定積分部分的設定。

圖例:

T, U 輸入信號

XPH 加熱比例帶, 正比

XPC 制冷比例帶,反比

XDZ 死區

XSBY 節能模式偏移量

WH 加熱工作點, 反比

WC 制冷工作點, 正比

YH1, YR1 PI 加熱控制, 反比

YC1, YD1 PI 制冷控制, 正比

比例帶控制:

XP:比例控制參數，加熱或制冷正反比作用可以設定。一個P波段可增加的控制的靈敏度.舉例加熱可使用 1 – 1.5K, 制冷可使用2 – 3K.

這個P值的波段應該選擇稍大一些的數值,防止控制的波動.

積分&微分控制:

該算法的可以減少控制的波動趨勢,在控制回路中由設定值改進了控制的效率,這個ID的部分,是指由兩個參數決定.

這個TI指定的是有多快控制序列的反應速度.低的數值(短期區間)增加波動的趨勢,是不太穩定的.較高數值(長期區間)增速減緩,反應時間慢.

這個KI的數值是指積分的支書有多大,控制中的反應.是減低TI數值的不穩定因素,延遲的反應控制.

我們推薦下列的數值:

空氣加熱系統中:                        KI = 0.8, P-Band: 3K

地采暖加熱系統中              KI = 0.3, P-Band: 3K

空氣制冷系統中:                            KI = 1.2, P-Band: 3K

輸入配置防凍保護

在室內溫度降到5°C (41°F)以下時，控制器會自動開啟防霜凍保護。所有加熱輸出被完全打開。

此模式會把溫度控制在高于10° C(50°F)。直至一個鍵被按下，霜凍保護將一直顯示。

如果防凍保護是開啟的,閥門打開,風機關閉,模擬量全開.只有在制冷模式下.

溫度輸入

TLR-D41可以接收NTC的溫度傳感器, 外接的傳感器可以接入控制器的輸入. 精確的溫度輸入顯示請見右邊的表格. 為了確保溫度的準確性,必須是使用正規制造商批準的溫度傳感器.推薦使用 Sxx-Tn10 系列傳感器.

有效的溫度輸入(內部或外接) 控制器輸入 FC17. 設置 FC17 = 1 使用外部輸入. 其他設置全部用內部溫度

外部輸入附加功能:

以下額外的功能可用，如果外部溫度輸入不被用時，控制回路1

切換的待機時間和節能模式的運行	待機和節能的控制通過連接外部溫度傳感器自動切換 激活延時: 界定延誤的開關,在打開之前,待機模式下可以激活.此功能可用鑰匙卡開關酒店或會議室探測器.
遠程使用	外部溫度傳感器的將迫使控制器轉到關機的運作模式,運作模式不能使用終端控制.開關量輸入的接GND端子,可以通過控制的運作模式. 這個功能可能會被用來作為遠程，以用做節能.
加熱-制冷 改變和外部開關	控制加熱和制冷冷的設置，可以通過切換控制器GND接地線集中控制. 注意: 所以的控制器必須是相同的接地. 如果選擇加熱或制冷是要選擇打開
自動轉換溫度傳感器	外部輸入可用于自動確定加熱模式。連接一個合格被動傳感器的外部輸入和測量溫度體。加熱模式被激活，一旦溫度高于各自的限制。該限制可界定的軟件。標準是16℃(60°F)的冷卻和28℃(82°F)的供暖
自動轉換溫度傳感器	外部輸入可用于自動確定冷卻模式。連接一個合格被動傳感器的外部輸入和測量溫度體。制冷模式被激活，一旦溫度低于各自的限制。該限制可界定的軟件。標準是16℃(60°F)的加熱和28℃(82°F)的制冷
卡片	外部輸入連接到一個酒店鑰匙卡。如果輸入是連通的.設定值將決定最終用戶正常運行。當輸入斷開時，該設備將改變經濟模式。默認FC12加熱和冷卻的定義是使用而不是選定的設定值。設定點偏移功能被禁用。

模擬輸出

AO模擬輸出可以利用跳線設置為0-10 V 或 4-20 mA 的模擬輸出信號。跳線位于模擬輸出各自接線端子的后面。下面圖示標示出每種信號跳線的位置。出廠設置 0-10 V輸出.

手動模式

這個模擬量輸出可以配置為手動輸出. 可以選擇手動輸出風機速度: 低速 = 25% 輸出, 中速 = 50% 和高速 = 100% 輸出.

輔助輸出當加熱制冷需要

當輸出需要用于加熱或冷卻方式，從而使啟動額外的設備。
開關輸出配有一個最低限度，停止運行時間表。一旦開始運行的輸出為120秒，一旦停下仍將保持開關120秒。
輸出的需求，可用于連接壓縮機,熱泵或閥門等幾個控制器共享設備的信號。
操作模式時為ON
開關輸出將關閉無論在經濟或舒適模式。

控制器配置

按下列步驟，培植適應控制器及其應用:

1. 輸入輸出 請?zhí)€選擇

2. 連接電源和輸入

3. 調整輸入?yún)?shù) (IP)

4. 調整輸入?yún)?shù)(1L)

5. 調整輸出參數(OP)

6. 開關電源

7. 連接輸出

8. 測試控制回路

9. 調整用戶設定(UP)

參數配置版本2.0

TLR-D41 適合多種應用. 不同的應用對應不同的參數設置。有特別的要求，可以精細調整。參數是可以改變的該控制器功能，而不需要額外的設備

獲得產品版本號

參數和功能控制器取決于其版本。因此，識別一個匹配的產品版本和參數設置這是非常重要的.版本可以識別，當同時按住pq鍵。將顯示版本號.

控制參數：

警告！只有專業技術人員才能改變這些參數！（密碼是241）

參數改變的情況如下:

1. 按住向上和向下按鈕,同時為3秒.顯示器將顯示版本在液晶面板上,有小數字顯示.迫切的任何鍵將顯示: CODE.

2. 選擇一個密碼使用向上或向下的按鈕。調整0241可以調整工程參數。
確定后，選擇了正確的密碼

3. 一旦被記錄在參數會立即顯示

4. 選擇參數用向上/向下鍵。改變一個參數，按下Option鍵。該MIN和MAX符號顯示出來，并指出參數可能會對其進行修改。用向上和向下調整的值.

5. 之后你所需要做的，按選項，或電源鍵，以便返回到參數選擇.

6. 按下電源鍵再次返回正常運作.

7. 按確認恢復正常運作，如果沒有按鍵,超過5分鐘也可恢復工作

控制參數 (password 241)

警告！只有專業技術人員才能改變這些參數?。艽a是241）

設定點限制

參數	描述	范圍	標準
FC 00	加熱模式設定點低限	-40…215°	16°C (61°F)
FC 01	加熱模式設定點高限	-40…215°	24°C (76°F)
FC 02	制冷模式設定點低限	-40…215°	18°C (65°F)
FC 03	制冷模式設定點高限	-40…215°	30°C (87°F)

風機控制序列

參數	描述	范圍	標準
FC 04	節能模式偏移	0…10.0K (20°F)	5.0°C (10°F)
FC 05	加熱開關跨度,  加熱設定為0時關閉風機自動速度模式	0…10.0K (20°F)	0.9°C (1.8°F)
FC 06	制冷開關跨度,  制冷設定為0時關閉風機自動速度模式	0…10.0K (20°F)	0.7°C (1.4°F)
FC 07	風機開關遲滯	0…10.0K (20°F)	0.5°C (1°F)
FC 08	模式保護: OFF = Disabled, ON = Enabled	ON, OFF	OFF
FC 09	Delay OFF (最小運行時間)	0…255 s	10s
FC 10	Delay ON (最小停止時間)	0…255 s	10s

PID

參數	描述	范圍	標準
FC 11	加熱比例帶XPH	0…10.0K (20°F)	2.0°C (4.0°F)
FC 12	制冷比例帶XPC	0…10.0K (20°F)	2.0° (4.0°F)
FC 13	KIH積分復位時間（加熱）。0關閉積分控制	0…25.5	0.0
FC 14	KIC積分復位時間（制冷）。0關閉積分控制	0…25.5	0.0

輸出控制

參數	描述	范圍	標準
FC 15	模擬信號輸出 OFF = 控制 ON  = 手動 (useful for commissioning) 當?shù)惋L速: 25%輸出 當中風速 50% 輸出 當高風速 100% 輸出	ON, OFF	OFF
FC 16	DO4輸出, YB1 0 = 關閉 1 = 加熱 2 = 制冷 3 = 加熱和制冷  4 = 運行狀態為ON (Economy or Comfort)	0…4	0

輸入控制

參數	描述	范圍	標準
FC 17	輸入:  0 = 無外部輸入 1 = 外部輸入 2 = 感應傳感器– Comfort / Economy 3 = 感應傳感器 – Comfort / Off 4 = 加熱/制冷改變. Contact open = Heat 5 = 加熱/制冷改變. Contact open = Cool 6 = 控制器模塊根據溫度自動轉換 7 = 根據外接溫度自動轉換 8 = 開關代替設定點	0…8	0
FC 18	延時開啟 (分鐘) = 開關時間必須開啟 economy/off 模式	0…255 min	5
FC 19	自動改變制冷溫度設定點FC17 = 6 自動改變加熱溫度設定點 FC17 = 7 加熱模式中節能模式設定點 FC17 = 8	-40…60°C (160°F)	16°C (61°F)
FC 20	自動改變加熱溫度設定點 FC17 = 6 自動改變加熱制冷設定點 FC17 = 7 制冷模式中節能模式設定點 FC17 = 8	-40…60°C (160°F)	28°C (83°F)
