產品價格￥120.00元/臺
產品品牌鴻豹
最小起訂≥1 臺
供貨總量1000 臺
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數845
企業旺鋪http://m.anbin.net/com/zjhbfm/
更新日期2022-01-20 21:41
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
鴻豹 |
所在地： |
浙江 溫州市 |
起訂： |
≥1 臺 |
供貨總量： |
1000 臺 |
有效期至： |
長期有效 |
標準： |
國標 美標 |
材質： |
碳鋼 不銹鋼 |
| 標準 | 國標 美標 |
|---|---|
| 材質 | 碳鋼 不銹鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 齊全 |
| 規格 | 齊全 |
| 連接形式 | 法蘭 焊接 |
| 流動方向 | 單向 |
| 密封形式 | 硬密封型 軟密封 |
| 驅動方式 | 氣動 手動 電動 |
| 適用介質 | 水 油品 |
| 壓力環境 | 常壓 |
| 品牌 | 鴻豹 |
| 型號 | PVDF |
| 加工定制 | 是 |
| 通道位置 | 二通式 |
一、工作原理;

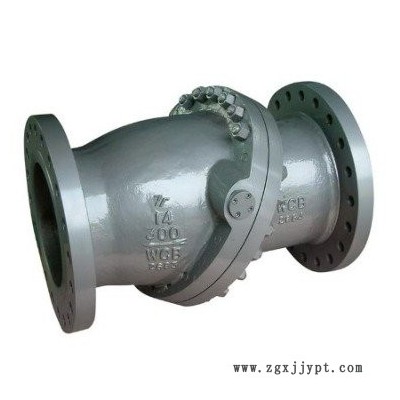

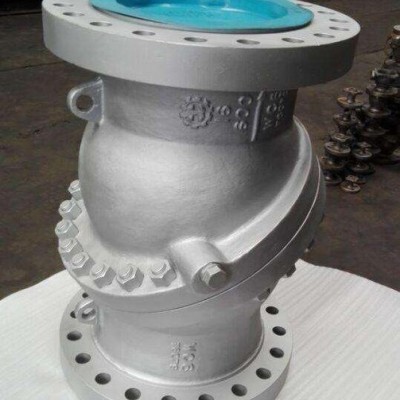

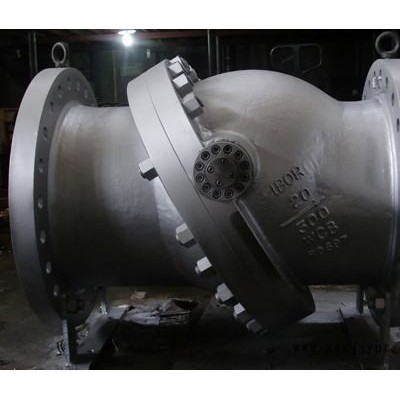

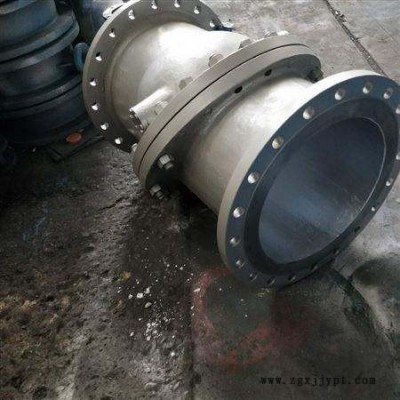

PXH44H斜盤式止回閥的閥座密封是斜圓錐體的一部分，閥座與閥瓣間形成的密封線為近似橢圓形曲線，該曲線所在平面與閥門流道中心線的夾角為60°；近似橢圓密封線的長軸中心與錐體軸線形成一個角度偏心，即閥座密封面所在圓錐體的軸線和閥體流道中心線之間形成第二個偏心夾15°-20°；閥瓣旋轉軸的軸線相對于圓錐體的軸線形成一偏心量，且相對于密封線所在平面也處于偏心位置，形成一偏心量。當介質的壓力達到其工作壓力時，閥瓣就開啟，當介質的壓力降低后，蝶狀斜盤閥瓣就自動關閉。因該閥瓣與金屬閥座具有三偏心蝶閥的特征，這種結構使得閥瓣能夠進行鐘擺式運動。圓盤斜角形閥座和漏斗形閥瓣結合和分離期間都不會出現摩擦或滑動接觸。在關閉時它能迅速地在無須借助外力的情況下，與閥座幾乎無沖擊。無碰撞而實現密封。同時它具有大流量小流阻的特性。
二、結構特點：
雙偏心閥瓣，關閉時閥痤與密封面逐步接觸，達到無撞擊、無噪聲工作。
微彈性金屬閥座，密封性能好。
蝶式閥瓣設計，開關迅速、靈敏，使用壽命長。
斜盤式結構使流體通道呈流線型，流阻小，有節能效果。
三、性能特點：
| 性能 | 旋啟式止回閥 | 斜盤式無撞擊止回閥 |
| 關閉力 | 大 | ?。ㄊ乔罢叩募s1/5～1/8） |
| 撞擊力 | 大 | 無 |
| 密封性 | 按API 598允許泄漏 | 可實現零泄漏 |
| 流阻 | 大（流阻系數ξ=1.3～2.5） | ?。髯柘禂?shù)ξ=0.18～0.6） |
| 流通能力 | 小(流量系數Cv=76) | 大(流量系數Cv=154～333) |
| 重量 | 較大 | 較?。ㄊ乔罢叩募s80%） |
四、結構參數：
| 閥門 通徑 | NPS | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 650 | 700 | 750 | 800 | |
| L | 203 | 241 | 292 | 356 | 495 | 622 | 698 | 787 | 864 | 978 | 978 | 1295 | 1295 | 1143 | 1143 | 1194 | |
| D | 160 | 196 | 230 | 300 | 390 | 432 | 510 | 540 | 635 | 700 | 770 | 900 | 930 | 991 | 1020 | 1150 | |
| W | 178 | 224 | 252 | 326 | 426 | 456 | 530 | 576 | 670 | 740 | 818 | 948 | 988 | 1050 | 1090 | 1240 | |
| 重量 | 11 | 22 | 34 | 62 | 112 | 169 | 238 | 337 | 420 | 550 | 685 | 910 | 1055 | 1260 | 1540 | 1860 | |
