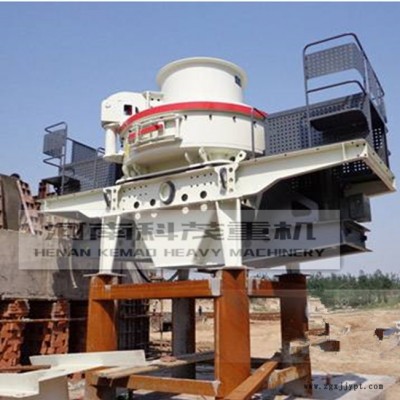

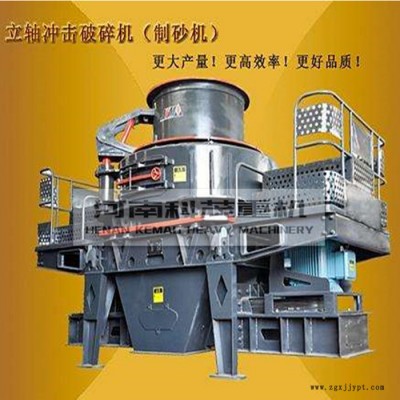

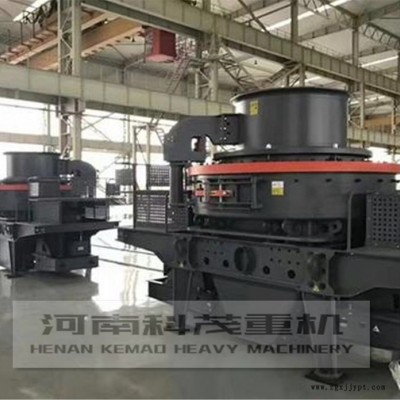

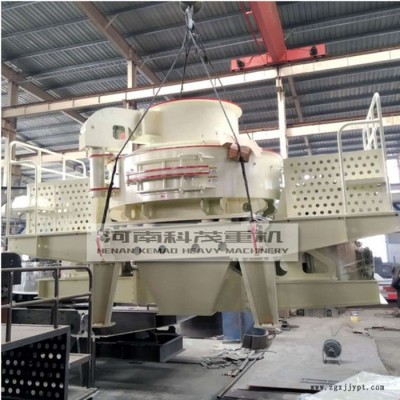

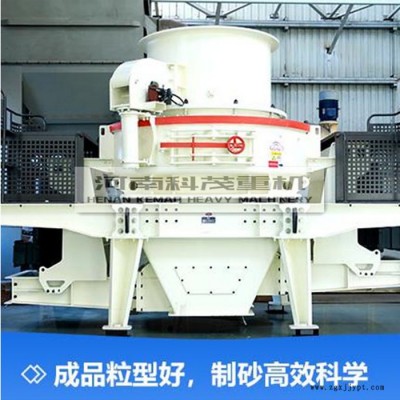

新型高效多功能沖擊式制砂機
產品簡介：
制砂機（立軸沖擊式破碎機）廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、石英砂、棕剛玉、珍珠

巖、鐵礦石、玄武巖、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。在機制建筑砂、石料整形以及

各種冶金礦整形渣的破碎中更是得到普遍使用。特別對中硬、特硬物料產量功效高，比其他類型破碎機更具

優越性。新型高效多功能制砂機兼具石料整形和制砂兩種功能。
先進的新型制砂機環保節能，使用壽命長，維護成本低，生產效率高。隨著環保力度的日益加大，新型制砂

機成為國內機制砂領域的主流產品，促進綠色生產。
產品結構：
沖擊破主要由進料斗、進料斗提升裝置、中心轉子部、主軸裝配總成、電機傳動裝置、支架、稀油潤滑站

（外部連接）這幾個部分組成。

工作原理：
沖擊式制砂機有“石打石”和“石打鐵”兩種工作原理，喂料方式也分為“完全中心進料”、“中心進料伴隨瀑落

進料”。可方便通過調整進料方式達到石料整形和制砂的目的，“石打石”用于石料整形，“石打鐵”用于制

砂。
中心進料伴隨瀑落料時沖擊破石打石工作原理：物料通過進料斗進入破碎機，經散料錐落到分料盤上，被

分料盤分成兩部分。一部分由分料盤中間進入高速旋轉的甩輪，在甩輪中被迅速加速，然后高速從甩輪流

道內拋射出去。這些物料首先同分料盤四周落下的另一部分物料沖擊破碎，然后一起沖擊到破碎腔的物料

襯層上，被反彈后斜向上沖擊到破碎腔頂部，改變方向向下運動，與從甩輪流道發射的物料形成連續的料

幕。這樣，一塊物料在破碎腔中受到多次撞擊、摩擦和研磨作用而破碎。破碎后的物料在重力作用下離開

破碎腔進入下機殼卸料斗中卸料。破碎腔壁上安裝上下?lián)舸蜃o板，保護機殼不被沖擊磨損。其特征為物料

在加速時靠甩輪加速，大約半數顆粒在甩輪內獲得能量射出后與瀑落物料和襯層發生沖擊、摩擦或物料與

物料作高速撞擊而破碎，這種方式即為“石打石”。
沖擊破石打鐵工作原理：基本與“石打石”工作原理相同，所不同的是“石打石”時破碎腔中安裝的是擊打護

板，物料在其周圍形成襯層，物料沖擊到物料襯層上破碎，而“石打鐵”時將下?lián)舸蜃o板換成周護板，物料

直接沖擊到周護板上而破碎。
完全中心進料時沖擊破石打石和石打鐵工作原理基本和中心進料伴隨瀑落料基本相同。不同的是完全中心

進料時將散料錐卸掉，物料全部從進料口直接落入分料盤中，經分料盤中間直接進入甩輪中。
設計亮點：
一、易損件磨損小：
1）憑借其兩相結合的進料方式，使得易損件具有更長的工作壽命，經濟效益也較高；
2）其耐磨材料的優化排列設計，使用壽命提高40%以上，成本降低40%以上；
3）生產過程中，石料能形成保護底層，機身磨損也較小，經久耐用。
二、液壓自動啟蓋，方便檢修：
裝有自動檢修開蓋機構，只要打開機蓋**可以檢修機體，省時省力，維修成本大大降低。
采用液壓裝置自動啟蓋，方便快捷移開上蓋，降低人工勞動強度，即使只有一人也可以輕松更換轉子及其

配件，方便檢修，提高使用效率。
三、輕油潤滑延長壽命：
采用輕油潤滑系統，在主軸軸承運行中可以有效散熱，確保溫升在25℃以內，延長軸承使用壽命。輕油系

統工作過程中可以有效潤滑且減少軸承摩擦，提高軸承轉速，從而大大提高工作效率。
四、工藝優良強度高：
采用的是鋼板折彎熱鉚釘工藝，機體外觀更具有環保理念，增強設備的結構強度和韌性，保證設備運行的

平穩性，使品質上升到一個全新的層面。
五、深腔轉子產量高：

使用深腔型轉子大大提升設備對物料的處理能力，對深腔型轉子進行了優化設計，使物料通過量提高約

30％。
六、散料錐配置一機多用：
散料錐（盤）裝置，可以根據用戶石料整形或制砂的需要，通過調節進入葉輪和渦流腔中的物料的比例，

簡單**能實現石料整形和制砂的功效，達到一機多用的功效。
七、成品粒型優異：
隨著機制砂技術的日漸發展，新型高效制砂機受物料水份含量影響小，可達8%，且其產品粒形優異，呈

立方體，針片狀含量極低，堆積密度大，鐵污染小，適宜骨料整形、人工制砂及高等級公路骨料生產，所產

出的砂子無論是級配還是細度模數都達到國標砂標準。
八、內腔破碎污染小：

近幾年，隨著環保督查范圍的擴大，以及對環境污染處罰力度的加強，新型制砂機在設計上更能滿足當前市

場要求，因為它屬于內腔破碎，粉塵污染少，工作噪聲小。
九、雙電機設計受力均勻保證轉速：
（1）單電機使主軸受力偏向一邊，受力不均勻，易損。雙電機保證了主軸的均衡受力。
（2）保證轉速。能量在傳送過程中會有流失，雙電機保證了大功率，確保轉速。
