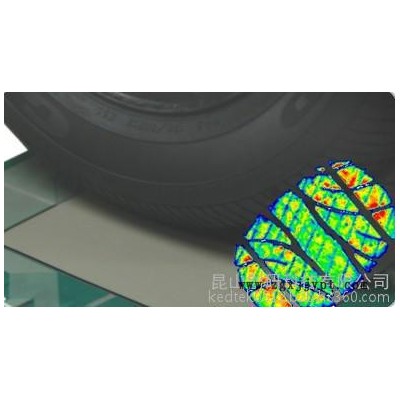

昆山創研科技輪胎壓力分析設備采用電壓式量測，設備原理是利用可變電阻材料會因壓力變化改變電阻值之特性作為感測元，因此信號傳感器接收到不同之電壓，進而轉換為壓力值。壓力分布分析設備能夠RealTime顯示因荷重改變而壓力產生的變化的整個過程，多種動態影像輸出，讓設計開發人員充分掌握輪胎在不同荷重下，輪胎輪胎壓力分布及印痕之變化，包含長寬比、海陸比、壓力中心的偏移及接地面積等。深入了解輪胎結構與輪胎印痕之關系。

設備功能

 實時記錄壓力變化，預知輪胎偏磨耗、噪音等問題壓力分布及任意切面與區塊之壓力分布

 接地面積

 海陸比

 長寬比

 壓力中心

應用

1. 外廠輪胎分析，如圖一所示，為不同輪胎廠同一規格在同樣胎壓、荷重的接地壓力情形，此可得到外界評價為舒適或操控性好的輪胎在接地壓力有何表現，將來設計時可直接參考。

圖一、同規格不同廠接地情形

2. 輪胎裝上車子，展現有前束與側傾角時其接地壓力狀況

3. 裝在輪胎上，在轉彎時其壓力分布情形，Slip角。

4. 顯示壓力中心在輪胎行進時其軌跡。

技術參數

設備為便攜式，壓力感測器厚度0.2mm，可撓曲。
