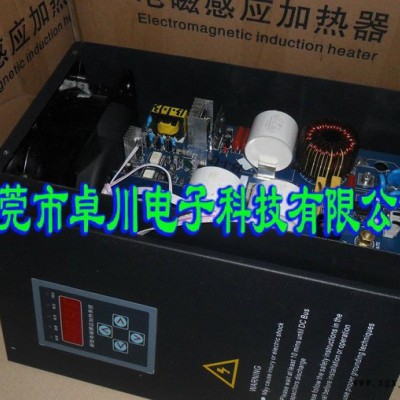

10KW電磁感應加熱器

操作說明

1 .結構

1.1面板結構圖

4數碼面板圖：

1.2主板結構圖

1.3接口說明：

1、三相電源輸入端：這個端口接入三相交流電（380VAC）

2、K型熱電偶或紅外探頭（選配）：外接K型熱電偶或紅外探頭

3、線圈端子：接輸出電磁線圈

4、風扇接口：380V交流風扇的接口；

5、數碼顯示接口：接數碼管5PIN插頭；

6、調功變阻器（選配）：接可調電阻，通過調節可調電阻來調節功率；

7、模塊散熱片溫度傳感器：接散熱片溫度傳感器插頭，沒有極性；

8、線盤溫度傳感器：接測線盤溫度的傳感器插頭，沒有極性；

9、溫控開關接口：接溫控開關插頭，也可接普通開關，用于手動啟動和關閉，上下兩個插

口串聯，若只使用一個開關，則可以短路掉其中一個。注：3PIN的插口只使用1,2腳。2.面板操作說明

2.1 數碼管狀態顯示

本機器包括三種顯示狀態，分別是待機狀態，正常工作狀態和報警狀態：

1，待機狀態：上電瞬間或溫控器開關斷開時，處于待機狀態，此時四位數碼管會閃爍顯示橫線“- - - -”，加熱器不工作，此時若按左右鍵，會顯示相應模式，3秒后恢復待機顯示。

2，工作狀態：上電后，閉合溫控開關，默認顯示檔位，選配熱電偶或紅外測溫的機型，默認顯示加熱溫度，按左右鍵可以選擇模式。

3，報警狀態：閃爍顯示報警碼，蜂鳴器一秒響一次。

2.2顯示模式選擇

上電后，默認顯示檔位最高檔，檔位指示燈亮，按左右鍵時可以轉換顯示模式，從左到右，依次是：工作頻率、溫度、工作電流、輸入電壓和檔位（見面板結構圖），轉換時指示燈會隨著轉移，當轉換到某個模式時，數碼管將顯示相應的參數值。

另外需要注意的是如果選配K型熱電偶或紅外測溫功能，溫度模式顯示的是熱電偶或紅外檢測的溫度，按上下鍵后顯示設定溫度，3秒后返回實時測量溫度。

2.3按鍵的操作

對于普通機型，調節左右鍵，可選擇顯示模式；當調到檔位模式時，然后按上下鍵，即可調節輸出功率，共5個檔位，最高檔5檔功率最大；選配變阻器調節檔位時，上下鍵無效。

對于選配K型熱電偶或紅外測溫功能的機型，默認顯示目標溫度，按上下鍵可設定溫度；檔位模式下，按上下鍵可設定保溫檔位，實際工作的檔位內部自動調節。

2.4報警顯示碼對度表

  注：如果使用單個數碼顯示，則報警碼閃爍顯示– 1 2 3 4 5 6 7

報警信號說明：

1.如果出現外部故障（-E1-），應該馬上關機，檢查驅動和模塊是否正常，修理后，用隔離變壓器測試正常后開機測試；

2.傳感器故障（-E2-）分兩種情況，一種可能的問題是傳感器沒接或接觸不良，另一種是溫度散熱片溫度過高（超過75℃），等溫度降至65℃恢復正常工作，個別機型70℃時預報警，在到達75℃前不自動停機，只報警。

3.正常工作頻率一般在13KHZ至22KHZ之間，如果頻率不在該范圍內，可調整線圈匝數，另外需要提醒的是，低檔位工作時頻率超過22KHz是正常的。

3 .安裝說明

3.1外圍器件的安裝

1，大電流輸入輸出連接線要固定緊密，保證良好的接觸，防止接頭發熱。

2，機箱要有良好的接地，防止靜電和雷擊；

3，連接對外控制接口，要注意極性，連接線不要與大電流的線繞在一起，以免引起干擾；

3.2工作基本參數

工作電壓范圍：320VAC–420VAC

頻率范圍：4KHz ~ 40 KHz（正常全功率工作頻率為13KHz至22KHz）

額定輸入電流：18A（12KW）15A(10KW)12A（8KW）

線圈電感量確定

線圈的電感量可參考下面的表格提供的參數來繞制，電感量相差太遠或直徑不合適都會使得加熱器工作不正常。根據不同的用途，參數會略有不同。另外，多臺機器一同工作時，不同機器的線圈相隔20CM以上，以免互相干擾。

3.4線圈的繞制

線圈的繞制方法根據各使用情況和功率的差異稍有不同，絕大部分情況下，繞制方法如下圖所示：繞線之前先包上約25mm厚的保溫棉，每繞一段，留10到20CM間隔再繞下一段，溫控器測溫探頭可以固定在間隔區。

 3.5機芯的調試

上電前接好外圍線路，檢查線路是否有短路、斷路以及線頭松動等，上電后，蜂鳴器響一聲，進入待機狀態，短路溫控器接口（溫控器可以用普通開關替代），機芯開始工作。

如果沒有接調功的變阻器，則默認5檔開始工作，待完全啟動后，按顯示板的左右鍵，選擇頻率，若頻率低于10，則需要減少線圈匝數；若高于22，則需要增加線圈匝數，保證在最高檔位時，頻率在16左右為最佳。有些應用場合電感量會隨著溫度變化而有較大變化，這種情況下要保證在溫度到達后能有最佳的工作頻率。

4.其他

4.1使用環境及維護

正常的工作溫度范圍：-20℃---50℃；

加熱器電壓高、電流大，機芯的散熱非常重要，請盡量避免在潮濕、多塵的環境下使用；另外，電磁加熱設備需定期維護：清理灰塵，加固固定螺絲，更換老化的線路

4.2 機芯外形參數

機殼尺寸：30.6 * 15.8 *17.8
