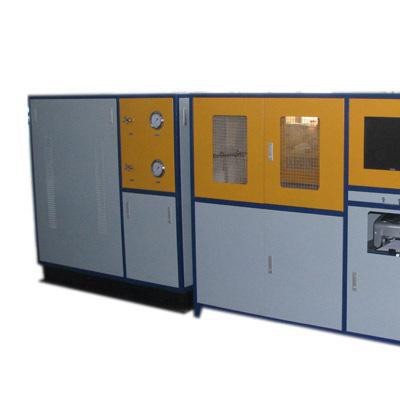

液壓脈沖試驗臺

      液壓脈沖試驗臺主要用于以下零部件的脈沖疲勞檢測：汽車軟管類： 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、液壓軟管及軟管總成；航空軟管和管匯；其他硬管或接頭以及汽車剎車泵、散熱器、油冷器、缸體的脈沖試驗。輸油軟管及組合件、制動軟管、水箱軟管及組合件、水箱、油箱、冷凝器、蒸發器、儲液罐、過濾器等

一、基本參數
1. 試驗介質：油、水或乙二醇混合液
2. 脈沖壓力：0-70Mpa（可以調節，或更高壓力）
3. 壓力控制精度：0.01bar
4. 脈沖頻率：0～2Hz (取決于試件的總?cè)莘e及物理特性
5. 脈沖壓力波形：基本方波、T形波、三角波、正弦波 (任選)；
6. 試驗介質溫度：室溫～130℃（根據客戶要求）
7. 試驗次數打到10 萬次以上（連續一次），可以連續工作時間30 天 以上，進行密封性能試驗，不得出現泄漏或變形情況。
8. 試樣件數：2～8件 (取決于試件的總?cè)莘e及物理特性)；
9. 安裝方式：180℃或90℃（應參照標準規定的方式安裝試件）；
10. 介質溫度：常溫～150℃±3℃或-40℃～150℃±3℃；

二、設備構成
本試驗臺由3 個主要部分組成：
1． 液壓系統：循環泵、脈沖發生器。
2． 試驗柜：主要用于安裝待試驗的被測件，調壓及系統壓力指示。
3． 電器控制柜及計算機測試系統：?jiǎn)?dòng)按鈕和儀表均安裝在操縱臺上，便于集中控制和監測情況，計算機系統采用美國NI公司LabView測控軟件，可以采集試驗壓力波形、試驗次數、脈沖頻率等參數且具備報表打印功能，并有故障通告功能。
