重力式紙帶式過濾機因?yàn)榻Y(jié)構簡單，性價比高，過濾效果明顯，在很多液體過濾場合得到應用。云帆RFGL系列鼓型紙帶過濾機**是重力式紙帶式過濾機的一種。

如何更好的利用空間，是生產工場必須認真考慮的問題，在有限的空間合理安放更多的設備可以減少成本支出，提高生產能力，帶來利潤率的增加。

平網式重力紙帶過濾機隨處可見，但平網式紙帶過濾機的濾紙是平鋪式結構，濾紙過濾面積需與所配水泵流量對應，比如300升/分對應的平網式紙帶過濾機的占地面積約為3000*1100毫米，因此這種形式的過濾機會帶來空間的浪費。作為比較，300升/分對應的鼓型紙帶過濾機占地尺寸約790*1130毫米，可以有效減少占地面積，充分利用了高度空間。

鼓式過濾器過濾是一種從各種液體流動中分離固體的簡單而有效的技術。鼓形過濾器需要很少的空間，而且相對來說沒有技術故障。它們不僅能分離下沉的固體部分，還能分離漂浮的固體。

含雜質液體可以自流或泵抽進入過濾器。之后液體滲透過濾布，固體部分被濾布堵塞。過濾布上的堆積雜質固體部分起到了過濾層的作用，減小了網孔的孔隙尺寸，因此增加了過濾精度。

過濾布上的雜質落入集渣箱。

處理量高達60立方每小時，過濾網精度20- 60微米。過濾機材質采用不銹鋼或碳鋼。濾布采用聚酯材料。

鼓形過濾器有三種設計：帶水箱、管道入口或開放式入口。

從100升/分到1000升/分流量，從普通碳鋼材質到不銹鋼材質，從幅寬520毫米濾紙到幅寬1300毫米濾紙，從克重30克濾紙到110克濾紙，從單機使用到過濾形式的組合，煙臺云帆過濾系統公司可以提供各種配置供客戶選擇

鼓型紙帶過濾機比較典型的使用場合如：軋輥磨床磨削液過濾；淬火液過濾；磨刀機冷卻液在線集中過濾；脫模劑回收裝置。

以下為案例1：磨刀機冷卻液在線集中過濾

供液水泵壓力4公斤

磨削液總流量不低于300升/分

磁性分離機型號RFCF300

重力式帶式過濾機型號RFGL300

凈水箱容積為3750升

車間管道長度60米，從水槽抽上來的高度是6米，使用鍍鋅管管道直徑為50mm，每臺磨刀機的間隔是0.6米。

磨刀機數量：46臺

  過濾紙幅寬設計為1000毫米

  過濾紙上面的砂輪渣積攢到一定的程度時，通過浮球開關啟動電機帶出過濾紙

  供液水泵出水管道為防止水倒流需安裝一個單向閥

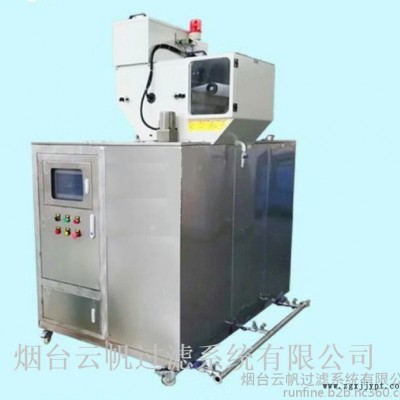

案例2：脫模劑過濾回收裝置

脫模劑是在壓鑄生產中模具冷卻、產品脫模必須使用的水性溶液，通常情況下，脫模劑被噴到模具上，部分脫模劑在高溫下蒸發，部分吸附在模具上使用消耗了，還有一部分流入模具下方，經污水溝進入污水處理系統或直接排掉，要么產生污水處理費用，要么產生環境污染。由于這部分脫模劑含有效成分比較多，所以也造成大量資源浪費。脫模劑回收裝置可以解決除油、過濾雜質等影響脫模劑回收利用的問題，降低生產成本和環境污染。鼓式紙帶過濾機是脫模劑回收裝置的過濾部分。
   產品特點
純物理方法處理回收液體，不破壞脫模劑成分
實現廢脫模劑的再利用
回收的脫模劑品質好，對壓鑄機模具及產品無影響
使用和維修簡單，不需要專門人員
全自動運行系統，安全可靠

鼓式紙帶過濾機處理量100-150升每分
