名 稱

使 用 材 料

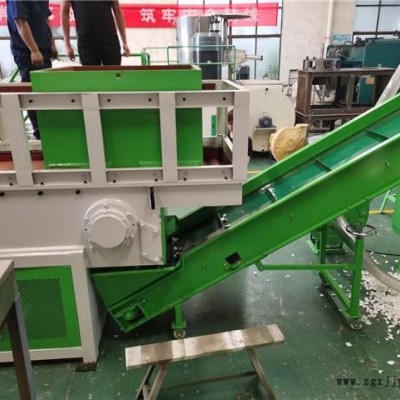

A單軸撕碎機1000型

a,機箱

1,機架底架采用100×100×5mm鋼管制作,

用25mm鋼板制作,帶有4只起吊耳環,整體牢固,機箱與底架采用焊接方式連接。

3,進料斗尺寸：1000*1200mm,斗為移動式,。

b,液壓系統

1,液壓泵采用4KW油壓,壓力可達800㎏。

2,液壓缸型號采用100×1300,數量：2支。

3,液壓推料器采用16mm鋼板制作,左右及底平面采用耐磨材料加于保護,推料架前端帶有齒型及齒條卡料裝置,確保物料撕碎時不打滑。

c,電機

1,電機采用國內江蘇儀能電機股份。

2,55KW-4極臥式電機。

d,減速器

1,采用德資企業,浙江瑞德森公司產品。

2,型號為H2HH7-18:1。

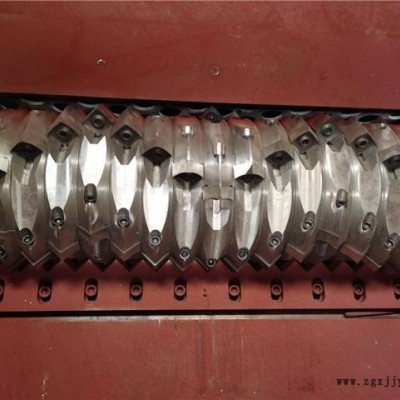

e,刀軸

1,采用45#鋼經鍛打,熱處理,車加工精銑而成。

2,整體堅固耐磨。

3,刀軸外徑Φ385mm。

4,刀軸有效長度：1000mm。

5,刀軸轉速：70轉/分。

f,軸承

1,軸承采用國內瓦房店產品。

2,選用的軸承帶有鎖緊裝置內徑140mm。

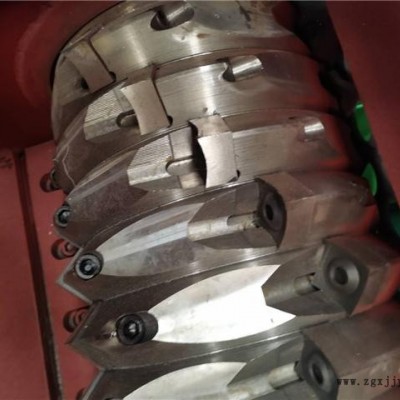

g,刀具

1,刀嚴格采用SKD-11材質,刀具耐磨,抗沖力強。

2,動刀尺寸：共68把(D2)。

3,定刀尺寸：共2把。

h,篩網

1,篩網采用10mm鋼板制作。

2,篩網孔徑為Φ50mm,也可根據客戶實際撕碎的物料另配。

i,電器控制

1,控制系統全程由PLC控制,電機過載時實現停機,并主軸反轉,從而保護電機。

2,電器標配為國內德力西電器。

3,控制電箱采用2mm鋼板制作,外表經噴塑處理,每個按標帶有清晰的標號。

j,外表油漆

1,外表油漆,常規為白色與綠色。

2,移動斗采用白色,電機護罩采用綠色,也可根據客戶所需而訂。

k,產量

1,撕碎機產量為500

2,塊料800㎏/h

l,外形尺寸及重量

1,整機外形尺寸：定制

2,整機重量：4800公斤
