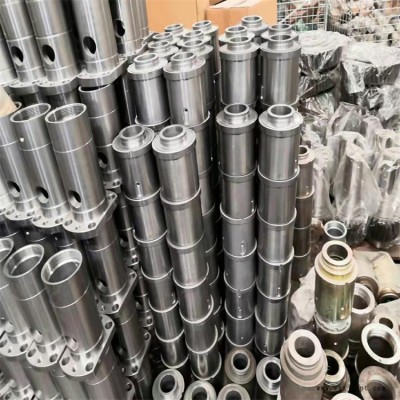

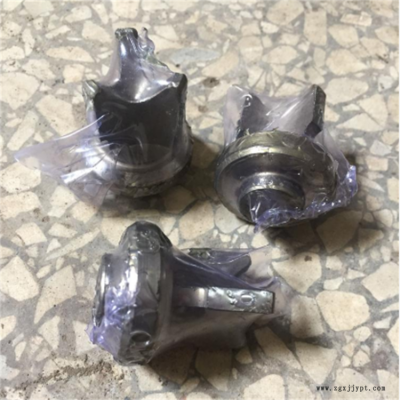

南京六合/無錫煤機/無錫威順/浙江中煤等廠家乳化液泵/噴霧泵、乳化液箱 泵頭、閥體組件 箱體 高壓缸套、連桿滑塊組件 柱塞、襯墊、墊片、馬丁米高密封圈、o型圈 擋圈 導向銅套、螺堵、螺母、吸液閥組件 排液閥組件 閥套 出液板 壓力表 先導閥體 冷卻器閥芯、閥座、閥墊、安-全-閥、連桿襯套、曲軸、軸瓦、滑塊、活塞油環、隔離腔油封、滑塊銷、空氣濾清器、承壓塊、大齒輪、小齒輪軸、聯軸器、輪胎環、卸載閥、蓄能器、交替閥、溢流閥 回液斷路閥、網式過濾器、手卸閥芯、主閥座、吸液斷路器等配件。

乳化泵站由二臺乳化液泵與一臺乳化液箱組成，其中一臺泵工作，另一臺泵備用。

主要為井下綜合機械化采煤的液壓支架提供強大動力源，以提高液壓支架的移架速度，從而達到增加煤炭的產量目的。該泵站也可用于地面及其它液壓設備。

乳化液泵主要由曲軸箱、高壓鋼套、泵頭等組件組成。泵的液力端采用分立的泵頭組成，泵頭下部安裝吸液閥，上部安裝排液閥，排液腔由一個高壓集液塊與五個分立的泵頭高壓出口相連，高壓集液塊一側裝有安全閥，另一側裝有卸載閥。曲軸箱設有冷卻潤滑系統，安裝在齒輪箱上的齒輪油泵經箱體下方的網式濾油器吸油，排出壓力油經過設在泵吸液腔的油冷卻器冷卻后到中空曲軸潤滑連桿大頭。

以無錫400泵圖號說明

圖號,名稱,圖號,名稱,圖號,名稱
GRB315/31.5-1卸裁閥連接板 FRBO103-10尼龍村圈 Yn60抗震壓力表 QZX200 10-3A冷卻器接頭
LRB400/31.5-1卸裁閥托桿 WAF315/40安-全-閥 QZX200 06-2齒輪箱 LRB400/31.5 0101-1高壓缸套
GRB315/31.5-3螺柱M16x50 WAF315/40-1A閥體 QZX200 06-4小齒輪軸承蓋 GRB315/31.5 0101-1A柱塞
WRB200/31.5-6彎通 WAF315/40-3閥座 Qzx200 06-5小齒輪軸 GRB315/31.5 0101-2導向套
WRB200/31.5-7A壓板 WAF315/40-4A閥芯 QZX200 06-6鍵 MRB160/31.5 A0102-1鎖緊螺母
WRB200/31.5-10蓄能器接頭 waf315 40-7A蝶形彈簧 QZX250 02-1A曲軸 MRB160/31.5 A0102-3螺母
NXQ-L25/320蓄能器 QZX200 01上蓋板組件 QZX200 07-1螺堵 WRB160/35 0101-4墊片(I)
LRB400/31.502護罩組件 QZX200 02連桿滑塊組件 QZX200 07-2大齒輪 WRB160/35 0101-5盤根密封圓
GRB315/31.501-1A高壓集液塊 QZX200 02-1/2前后軸瓦 QZX200 07-3軸承通套 WRB160/35 0101-6襯墊
GRB315/31.501-2螺栓 QZX132 03-1承壓塊 QZX200 07-4擋圈 WRB160/35 0101-7墊片(II)
WRB160/35.01-1半圓環 QZX132 03-2滑塊 QZX200 07-6鍵 WXF6卸載閥
FRB01-2鎖緊螺套 QZX132 03-3滑塊銷 GB283-64軸承42626 WXF6-1閥體
QZX250-1A箱體 QZX132 03-4連桿小頭襯套 286 - 64軸承3626 WXF6-2堵頭
QZX250-3進液接頭 QZX132 03-5連桿組件 QZX200 08-2A軸承蓋 WXF6-3下節流堵頭φ1.3
QZX200-1后蓋板望 QZX132 03-8連桿螺栓 QZX200 08-3A壓緊螺堵 WXF6-4接頭
QZX200-2后蓋板 QZX132 03-10滑塊銷定位塞 QZX200 08-4螺母 WXF6-5接頭
QZX200-4油繩座 QZX200 04柱塞腔蓋組件 XRB40/200 010101-5密封圈壓環 WXF5-3主閥螺堵
LRB40/31.5 03底拖 QZX200 04-1蓋板膠圈 XRB40/200 010101-6V形密封圈 WXF5-4主閥彈簧
LRB400/31.5 0102泵頭組件 QZX200 05齒輪油泵組件 XRB40/200 010101-7密封襯墊 WXF5-5導向套
LRB400/31.5 0102 - 1泵頭 QZX200 05-1螺堵 GB301-64軸承8105 WXF5-6推力活塞
LRB400/31.5 0102 - 2吸液閥芯 QZX200 05-2A接頭 QZX200 09磁性過濾器 WXF5-9主閥座
LRB400/31.5 0102 - 3吸液閥座 QZX200 05-3A分油塊 QZX200 09-1芯桿 WXF5-10主閥芯
LRB400/31.5 0102 - 4吸液螺堵 QZX200 05-5法蘭 QZx200 09-2聯接端蓋 WXF5-11單向閥座
LRB400/31.5 010201吸液閥套 QZX200 05-7連軸套 QZX200 09-3清渣套 WXF5 01單向閥螺堵
GRB315/31.5 010201排液閥螺堵 QZX200 05-8尼龍銷 MRB 010107-1墊 QZX132-11油標壓板
WRB200/31.5 0102 - 2排液閥彈簧 QZX200 05-9調壓螺釘 MRB 010107-2磁環 XRB2B G2敲棒
WRB200/31.5 0102 - 3排液壓套 QZX200 05-10調壓彈簧 QZX200-7油冷卻器端蓋(I) H-XZF-27中間套
WRB200/31.5 0102 - 4排液閥座 QZX200 05-11螺堵 QZX200 10-1A油冷卻器端蓋(II) H-XZF-28A先導閥體
FRB0103-6排液閥芯 QZX200 05-12止動板 QZX200 10-2A冷卻器 LRB400/31.5 04-1半聯軸器I(電機端)
FRBO103-9吸液閥彈簧 CB-B25FA單級齒輪泵 QZX200 10-3A冷卻器接頭 GRB315/31.5 05-5半聯軸器II(泵端)
QZX132-12透是片 GRB315/31.5 G3拆柱塞密封敲棒 WRB G1裝拆滑塊油封工具 XRB2B G6勾形扳手
XRXT04-5B接頭φ19 H-XZF-31先導閥螺堵 H-XZF-22芯棒 WRB200/31.5 0102-2排液閥彈簧
K17-10接頭座 H-XZF-32螺堵 H-XZF-23壓緊螺套 RFB 0103-6單向閥芯
KJ7-13接頭座 H-XZF-32B2節流堵 H-XZF-24活塞套 QZX132.06B油封
KJ5-10彎頭 H-XZF01鎖緊螺母 H-XZF-25滑套 H-xZF-29閥桿
WU-40x180網式濾油器 GB286-64軸承3520 H-XZF-26銅套 H-XZF-30先導閥座
GB283-64軸承42317 GRB315/31.5 05-4輪胎環 MRB160/31.5 G3叉形扳手 H-XZF-19調整螺堵
KJR10-380/L高壓軟管 WXF5-8過渡套 GRB315/31.5 05 2壓板 H-XZF-20A筒
KJR13-300/L高壓軟管 KJR10-380/L高壓軟管 GRB315/31.5 05-3加強環 H-XZF-21蝶形彈簧
