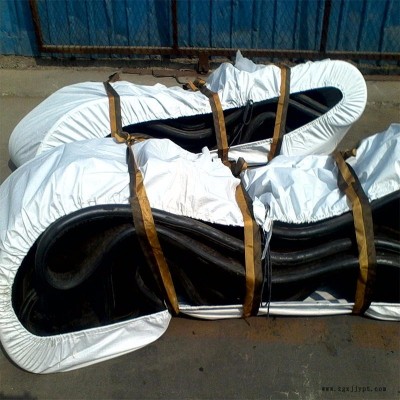

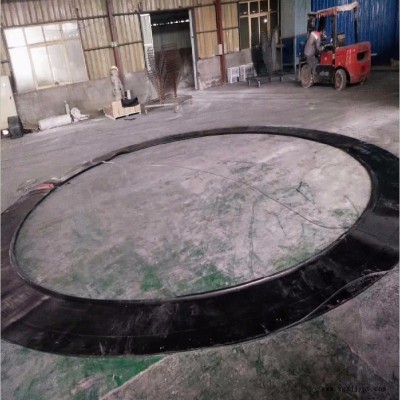

南通地鐵寬度600簾布橡膠板 整圓簾布橡膠板 氯丁橡膠材質密封圈

盾構在始發過程中，為防止泥水從洞門圈與盾構殼體形成環形的建筑空隙大量竄入盾構工作井內，影響盾構機開挖面泥水壓力、開挖面土體的穩定及盾構內施工，在盾構始發前在洞門處設置性能良好的密封裝置。洞門密封采用折頁式壓板，其主要包括折頁式壓板、橡膠簾布、彈簧鋼板三部分組成，利用螺栓將它們固定在洞門密封環上。

南通地鐵寬度600簾布橡膠板 整圓簾布橡膠板 氯丁橡膠材質密封圈

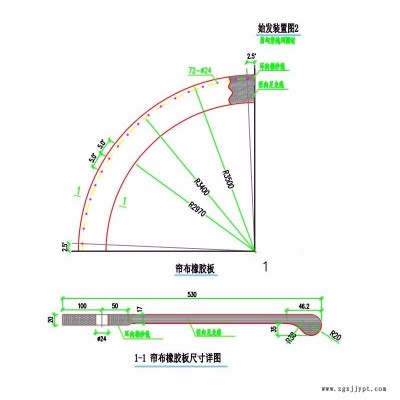

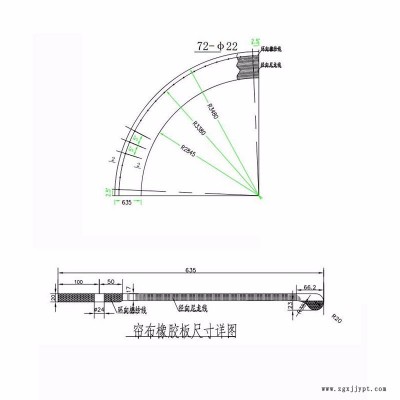

一、 洞門密封裝置說明 洞門密封裝置主要包括：簾布橡膠板、折頁式壓板、墊圈和M20雙頭螺栓等

1、腳手架平臺搭設

腳手架鋼管采用φ48、σ=3.5mm無銹蝕、無裂紋鋼管，平臺搭設必須牢固，為了防止傾覆將腳手架可靠的連接在盾構機刀盤

2、利用腳手架鋼管搭設的作業平臺，及時清理預埋在洞門鋼環上的螺栓孔，保證孔內無雜物，螺桿能順利的旋入到預計位置；

3、螺栓孔徹底清理后，將M20螺栓安裝、擰緊，安裝的同時注意保持外露端頭螺紋的完整無損壞；4、安裝簾布橡膠將簾布橡膠板掛在M20螺栓上并將凸緣面向洞門側。簾布橡膠板安裝前，提前檢查簾布橡膠板有無破損，若有則及時更換。簾布橡膠板每5。一個φ24螺栓孔，安裝時注意簾布橡膠板孔位與洞門預埋鋼板孔位一一對應；5、安裝折頁壓板簾布橡膠板安裝完后，再安裝折葉壓板；

6、安裝墊圈

折頁壓板安裝完成后，再安裝墊圈，墊圈壓緊折頁壓板。

7、安裝M20螺栓螺帽簾布橡膠板、折頁式壓板、墊圈安裝完成后擰緊M20螺栓螺帽。

8、盾構始發時，刀盤涂抹黃油，防止刀盤旋轉損壞洞門密封裝置。
