D型多級泵產品簡介

一、產品概述

      D型系列多級離心泵為多級單吸分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用。本型號水泵揚程為13至650米，流量為6.3至300立方米每小時。液體極限溫度不超過80度。

二、適用范圍

      廣泛運用于工業、城市給排水、高層建筑加壓、園林、消防、遠程送水、采暖、浴室等冷暖水循環增加及設備配套等，尤其適用于小型鍋爐給水。

      按其使用范圍主要分為以下幾個類型：

D型：用于輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山、工廠和城市給排水工程之用。

DF型：用于輸送不含固體顆粒、溫度為-20℃~105℃的腐蝕性液體。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構及確定電機的容量等。

DY型：用于輸送不含固體顆粒、溫度為-20℃~105℃、粘度小于120厘泊的油類或石油產品。

MD型：用于輸送顆粒含量≤1.5%，粒度≤0.5mm，溫度為-20~80℃的中性礦井水及其他類似的污水。

三、技術參數

流量：6.3-300m3/h

揚程：13-650m

功率：2.2-400kw

轉速：1450-2950r/min

口徑：φ50-200

溫度范圍：≤105℃

工作壓力：≤3.0Mpa

四、型號意義

D(DF、DY、MD)600-60×6

D    ---- 表示多級清水離心泵

DF  ---- 表示耐腐多級離心泵

DY  ---- 表示多級離心油泵

MD ---- 表示耐磨多級離心泵

600 ---- 表示設計點流量為600m3/h

60   ---- 表示設計點單級揚程為60m

6     ---- 表示級數為6級

150D30×7

150---- 表示泵吸入口直徑為150mm

D   ---- 表示多級離心清水泵

30  ---- 表示泵設計點單級揚程為30m

7    ----表示級數為7級

五、結構特點

       D、DF、DY、MD型泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口為垂直向上。泵的進水段、中段、出水段等泵殼體部分通過拉緊螺栓聯接成一體，并根據泵的揚程選擇泵的級數。

       該系列泵轉子部分主要由安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。

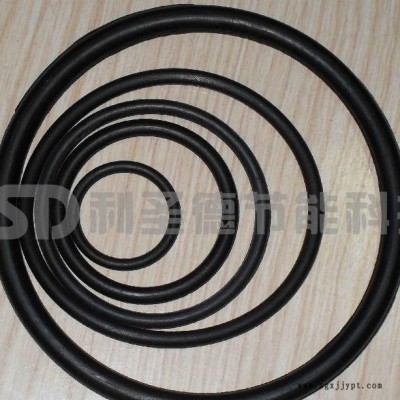

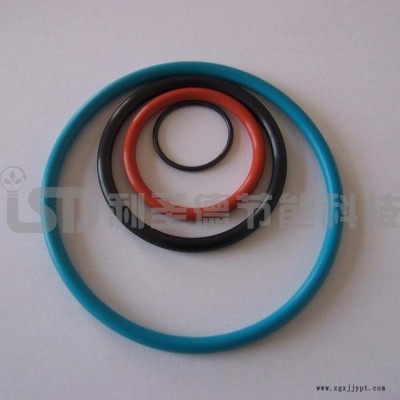

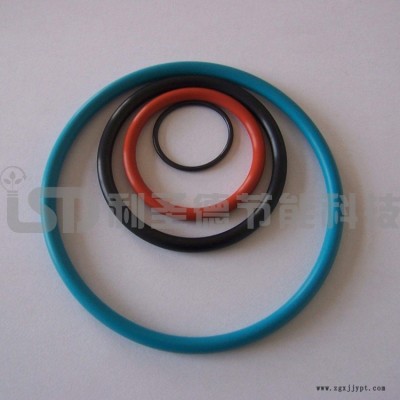

       泵的進水段、中段、出水段之間的密封面均采用密封膠或O型圈密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。

       軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度須適當，以液體能一滴一滴滲出為宜。泵的各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷或水潤滑的作用。在軸封處裝有可更換的軸套，保護泵軸。

       泵在運行中允許轉子在泵殼中軸向游動，該泵型一般采用滾動軸承、干油潤滑結構（D85-67、D155-67型泵可采用滑動軸承、稀油潤滑結構，也可采用滾動軸承、干油潤滑結構）。

       該系列泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。

六、過流部件材質

D型：過流部件為鑄鐵，軸為45#鋼；

DF型：過流部件按使用要求分為鑄鋼和不銹鋼，根據輸送介質溫度及腐蝕性決定材質；

DY型：過流部件按使用要求分為鑄鐵、鑄鋼和鑄不銹鋼，根據輸送介質溫度決定材質；

MD型：過流部件材質為球墨鑄鐵或其他材質。

七、產品特點

1、水力模型先進，效率高，性能范圍廣。

2、泵運行平穩，噪音低。

3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。

4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
