板式換熱器按照 GB16409-1996 《板式換熱器》進行設計、制造和檢驗，代號也按其標準規定來表示。

  板式換熱器的溫度指標以密封膠墊所耐溫度為準，丁腈橡膠（N）的上限工作溫度為 110 ℃ ，乙丙橡膠（E）的上限工作溫度為 150 ℃ 。   BR0.1 型板式換熱器沒有懸掛形式的裝配結構。   示例1 ： BR0.2-1.0-18-N-VII   表示板型為 BR0.2 的板式換熱器，設計壓力為 1.0MPa ，換熱面積為 18㎡ ，密封膠墊的材質為丁腈橡膠，裝配形式為不懸掛式的。   示例2 ：BR0.5-1.0-70-E-I   表示板型為 BR0.5 的板式換熱器，設計壓力為 1.0MPa ，換熱面積為 70㎡ ，密封膠墊的材質為丁丙橡膠，裝配形式為懸掛式的。   示例3 ：BRB0.8-1.0-120-E-I 表示板型為 BR0.8 的板式換熱器，設計壓力為 1.0MPa ，換熱面積為 120㎡ ，密封膠墊的材質為乙丙橡膠，裝配形式為懸掛式的。

板式換熱器膠墊密封原理

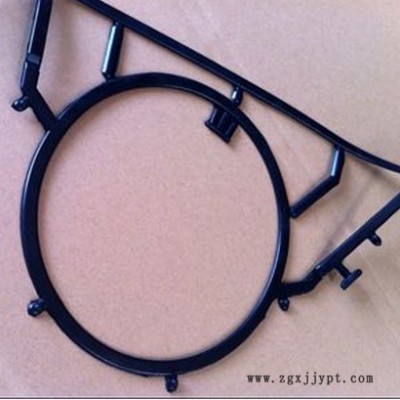

 在板式換熱器膠墊的四周及角孔周圍的溝槽內置一密封膠墊,頂部于另一相鄰板片的對應位置相接觸.當密封膠墊被壓緊至某一特定的設計尺寸時,兩介質之間以及介質于外界均被密封墊所隔絕.另外,獨特的雙道密封機構設計還在兩道密封間的空隙處的密封條周邊上留有保險凹陷,使兩道密封間的空隙實際能與大氣相通.所以,即使在密封墊發生意外失效時,介質也只會泄露到大氣而絕不會造成兩種介質相混合,從而使操作更加安全.膠墊安裝形式又分為粘結式及搭扣式.

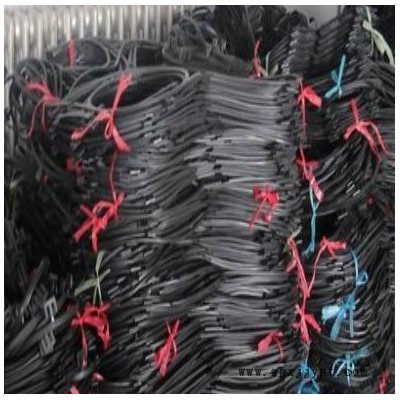

板式換熱器膠墊一覽表
