      -熱板機及焊接樣品

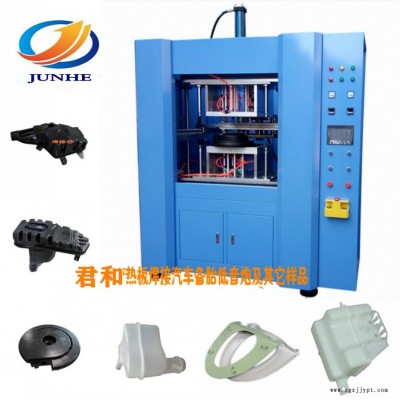

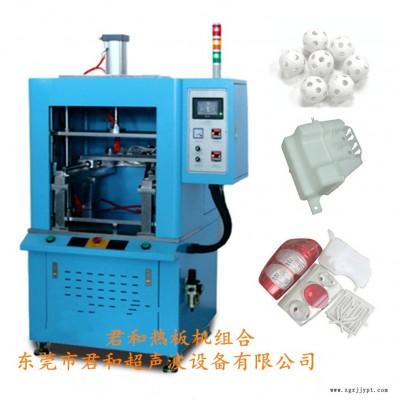

名稱：精密熱板式塑膠熔接機

型號：JH-26/XH-40/XH-50

機器特點：操作簡便，應用范圍廣。熔接后可達水密氣密的熔接效果。針對較大型或不規則型的工件熔接，無耗材（如：膠水，溶劑，粘和劑等）。采用人機界面配合PLC電腦控制系統，機器動作無誤，操作方便安全。速度快省人工效率高，比傳統快一倍。數字式的PID溫度控制功能，熔接溫度更加穩定。以直線導軌承載熱模，精密度高，品質有保障。CNC零件加工并組裝，垂直、水平符合精密要求。

適用塑料材質：PE、PP、尼龍、ABS、壓克力、POM等 汽車配件熔接：汽車尾翼車燈、方向燈、水箱、油箱，平衡環，保險杠，蓄電池盒，蓄電池濾清器，儀表盤、燃油箱、汽缸蓋罩、前后組合燈散熱護柵、通風管、遮陽板等汽車配件 其他塑料件熔接：洗衣機平衡環、洗衣鼓，吸塵器、智能馬桶蓋，家用電器、醫療容器及管件，洗碗機水箱、蒸汽燙斗、足浴盆、建筑模板、散熱器水室、大型LED燈，玩具洞洞球，浮球、香體露球、飛靶、化油器、圓型容器等熱塑性高分子材料及焊接面積尺寸大而復雜又必須水密、氣密、高強度的塑膠工件的熱熔接。

 機械原理： 在需要熔接的兩件塑性工件的熔接面用兩塊金屬板加熱，使塑件熔接面熔融；然后迅速移開熱金屬板，將上下二個塑件加壓，使熔接面融合、固化、合為一體。整機為框架形式，由上模板、下模板、熱模板三大塊板組成，并配有熱模、上下塑料冷模，動作方式為氣動控制。可根據不同塑件大小設定加熱功率和模具尺寸實現多種塑膠工件焊接，操作簡單，使用方便。

 機械參數：

電源電壓：380V

功 率：10KW  12KW   15KW

壓板尺寸： JH-26:260*400mm

               JH-40:400*600mm

               JH-50:500*1000mm (可根據產品要求定制壓板尺寸)

溫控范圍：0——600℃ 驅動方式：氣動（或液壓、伺服）

氣壓要求：2.5Kpa 制動方式：自動（PLC+人機界面）

外形尺寸：1800mm(L)*1350mm(W)*1500mm(H)

機械重量：489KG  1160KG   1560KG

機械特型：

①可應用于大小不同的工件，無面積限制； 　

②可應用于任何焊接面上，無特別要求； 　

③焊接面可允許塑料余量補償，焊接強度得到保證； 　

④因應各種材料的需要，可調整焊接程序； 　

⑤夾具固定于相應的上、下壓板的位置上； 　

⑥在上、下壓板的動力、定位導向系統作用下，能高速、平穩無沖擊地使膠件觸到熱燙模進行熱燙，使膠件接合面材料至熔融狀態； 　

⑦可根據需求定制為垂直或平行熱板裝置；

⑧將熱燙模加熱板及上夾具、下夾具設計成為一個獨立組裝部件，便于安裝和搬運；

⑨主要部件均產用世界名廠產品，性能十分穩定；

⑩水平熱板設計的設備，熱板可作90°旋轉以便清潔；

⑾設備穩定性良好，能保證一致的焊接效果及工件加工后的高度精準；

⑿采用紅外線保護，確保生產安全。

◆交付方式：珠三角(東莞，深圳，會長，廣州)地區送貨至客戶所在地，廣東省外地區需支付貨運運費。

◆培訓計劃：免費培訓直至使用技術員完全掌握。

◆保 修 期：除人為損壞外，整機免費保修一年。

◆安 裝：機器為氣動，需配置空壓機，氣管及電源插座。
