接枝復合彈性體G-1增韌劑系列
南京塑泰 相容型增韌劑G-1系列由復合彈性體經反應擠出接枝 制得。由于非極性的分子主鏈上引入了強極性的側基， 接枝復合彈性體可以成為增進極性材料與非極性材料粘接性和相容性的橋梁。適用于PA/PE、PA/PP合金，可大大提高合金的韌性。用于PC、ABS、PET、PBT等及其合金材料的相容劑與增韌劑。
典型應用：
1、PC/ABS合金相容增韌劑：適用PC的增韌及PC/ABS合金相容與增韌。 　　
2、尼龍增韌劑：用于PA6、PA66增韌、增強增韌、阻燃增韌、增強阻燃增韌等，提高尼龍的抗沖擊性、耐寒性、成型加工性、降低吸水率。
尼龍６樹脂增韌典型數據
　項目 單位 PA6 PA6+10%(G-1) PA6+20%（G-1)
　拉伸強度 Mpa 70? 56? ? ? ? 48
　彎曲強度 MPa 110 87? ? ? ? 81
　懸臂梁沖擊強度 KJ/m2 7 25? 87

3、PP、PE增韌劑：用于PE、PP及其改性材料PA/ PE、PA/PP合金的相容劑與增韌劑
4、PBT、PET增韌劑：用于聚酯類及合金的改性料的增韌劑

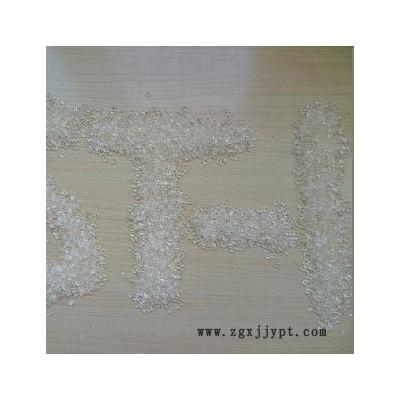

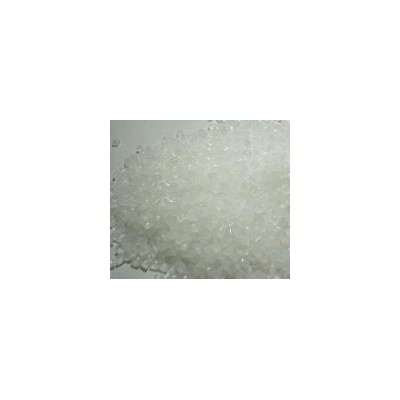

產品外觀：白色透明顆粒　
產品性能

項 目 測 試 方 法 單 位? ? 測 試 結 果*
密 度 GB1033-86 克/厘米3? ? ?0.90
熔融指數 GB3682-89 克/10分鐘 0.6～1.0
熔 點 GB1633-79 ℃? ? ? ? ? ? 81
接 枝 率 酸堿滴定法 %? ? ? ?1.20 MA%
* 此數據為對G-1進行測試所得的典型數值，而非本公司對其作出的保證值。
應用方法：
G-1具有較高的 接枝率而顏色很淺，因而特別適合于要求制品顏色很淺或為本色的場合，通常的添加量為2-5%。具體的用量需要用戶根據應用的體系和對產品終的性能要求來確定。為達到佳的效果，加工設備和工藝應保證G-1在體系中獲得良好的分散。
