SH－916系列有機(jī)硅膠粘劑

一、產(chǎn)品說(shuō)明

本品為聚硅氧烷生膠和樹脂在甲苯中的分散液，系高粘稠液體，具有良好的粘合性。低煙無(wú)毒、無(wú)殘留、穩(wěn)定性好、耐高溫，可在260℃溫度下使用，具有不錯(cuò)的耐候性、耐潮濕性、電絕緣性。

二、設(shè)計(jì)用途

用于PET、PI等高溫膠帶的制作。

用于電絕緣、遮蔽和板金膠帶制作。

單獨(dú)使用，作為多種粘接、固定或支撐的粘結(jié)劑。

三、基本數(shù)據(jù)

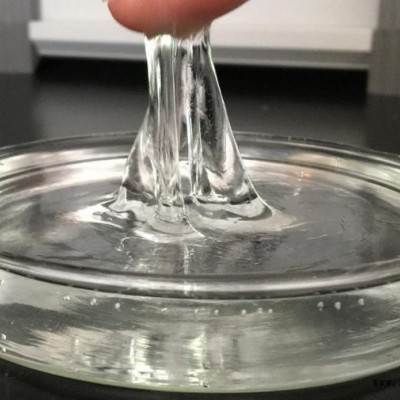

外觀：無(wú)色或淡黃色半透明液體，無(wú)機(jī)械雜質(zhì)。

稀釋劑：甲苯

粘度（25℃mm2.S-1）：不小于20000cs

固含量（150℃，2h，%）：60±2

密度（25）：0.98－1.01

四、使用說(shuō)明

由于基材、涂敷設(shè)備、固化周期和所需特性等因素的不同，固化劑（可用過(guò)氧化物類，如BPO或DPP，可使用BPO）的加入量為膠水量的1-3%。為了保證固化劑和膠粘劑的比較好的混合，首先將其完全溶解于溶劑然后再加入到膠液，攪拌均勻。同時(shí)，在涂布上機(jī)前應(yīng)再用180目以上的濾網(wǎng)過(guò)濾一次，以防止色膏或其他雜質(zhì)顆粒的混入。

使用固化劑可以加快固化速度或允許在低溫下固化，還可以提升粘合劑的內(nèi)聚強(qiáng)度，提升其在基材上的附著性能?；旌吓渲坪蟮倪^(guò)氧化物分散液只能使用一到兩天，這是因?yàn)檫^(guò)氧化物在溶劑中會(huì)較快失去其活性。在混合過(guò)程中膠粘劑和過(guò)氧化物的充分分散是成品使用效果一致性的條件。

SH－916粘合劑可以用傳統(tǒng)的膠帶涂敷設(shè)備直接涂布，在涂敷前可以進(jìn)一步用相溶的溶劑如甲苯、二甲苯兌稀，工作液濃度以35%為宜，具體可根據(jù)各自的設(shè)備和經(jīng)驗(yàn)來(lái)定。涂布使用溶劑時(shí)須保證通風(fēng)良好，并請(qǐng)遵守溶劑供應(yīng)商的安全預(yù)防措施和相關(guān)規(guī)定。

在某些應(yīng)用中，由于膠粘劑與背襯材料的結(jié)合度不夠，就可能需要在涂布膠粘劑之前，先涂布一層底涂。底涂材料必須在使用前進(jìn)行固化，固化條件取決于設(shè)備的性能、基材類型及所使用的配方。

表面硫化周期：60-90℃*1min除溶劑，以確保在進(jìn)入固化區(qū)硫化時(shí)粘合劑中沒(méi)有溶劑存在；140-170℃*2min，通過(guò)熱固化使其粘合力、內(nèi)聚強(qiáng)度以及初粘力進(jìn)一步加強(qiáng)。但完全硫化所需的確切條件取決于加熱爐的長(zhǎng)度、溫度和效率，固化劑的類型以及所使用的底材的類型，同時(shí)須在設(shè)備上進(jìn)行試驗(yàn)來(lái)確定該條件。

如果設(shè)備和基材允許使用較高的固化溫度，則固化時(shí)間可以縮短。與低溫固化相比，提升固化溫度可以在更短時(shí)間內(nèi)達(dá)到膠粘劑的內(nèi)聚強(qiáng)度。

五、包裝、儲(chǔ)運(yùn)及注意事項(xiàng)

裝入清潔干燥的200kg大口鐵桶中，加蓋密封。在貯存、運(yùn)輸中必須密閉放置在陰涼通風(fēng)的干燥環(huán)境中，防止雨淋和日光曬，注意避免與酸、堿或堿性化合物和重金屬接觸，儲(chǔ)存期為6個(gè)月，超期可按標(biāo)準(zhǔn)復(fù)檢，合格則仍可使用，按易燃品貯運(yùn)。
