產品價格￥1100.00元/臺
產品品牌hualu/華陸
最小起訂≥1 臺
供貨總量未填
發貨期限自買家付款之日起 天內發貨
瀏覽次數929
企業旺鋪http://m.anbin.net/com/szhualu/
更新日期2022-10-26 11:38
品牌： |
hualu/華陸 |
所在地： |
江蘇 蘇州市 |
起訂： |
≥1 臺 |
供貨總量： |
未填 |
有效期至： |
長期有效 |
| 加工定制 : | 是 | 品牌 : | hualu/華陸 |
| 型號 : | HLLDG/Y-25 | 類型 : | 電磁流量計 |
| 測量范圍 : | 0.06-100000 | 精度等級 : | 0.5% |
| 公稱通徑 : | 6-2000 | 適用介質 : | 脫水劑 |
| 工作壓力 : | 1.6MPa | 工作溫度 : | -30-60°C |
脫水劑 催化劑 防腐劑流量計
電磁流量計的工作原理是法拉第電磁感應定律，在污水流量計中，測量管內德導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場，當有污水流過時，則會產生感應電壓，污水流量計管道內部的兩個電極測量產生的感應電壓，污水流量計測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
應用行業：
適用于測量封閉管道中導電液體和漿液的體積流量，廣泛應用于冶金、造紙、水處理、化工、輕工、紡織、電力和采礦等行業。
主要特點：
· 極強的抗腐蝕能力，幾乎可測任何導電液體
· 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響
· 抗干擾力強，幾乎不受外界干擾
· 儀表內部無任何阻流部件，無壓損，屬于節能型儀表
· 直管段要求低，可在線標定
· 具有自檢和自診斷功能，方便檢修
· 在現場可根據用戶實際需要在線修改量程
技術參數：
儀表型號 | HLLDG型（執行標準：JB/T9248-1999） |
精度等級 | 0.5級 |
介質電導率 | ＞5μs/cm |
可測低流速 | 0.1米/秒 |
可測高流速 | 15米/秒 |
量程比 | 1:20，可按客戶要求訂制 |
顯示器 | 標配 |
信號輸出 | 脈沖/4-20mA（負載電阻0-750Ω） |
供電電源 | 220VAC,允差15%或+24VDC，紋波≤5% |
通訊接口 | 可選RS485 |
通訊協議 | MODBUS、HART、Profibus等 |
測量管體（襯里）材質 | 氯丁橡膠、聚氨酯、PTFE、PFA、F46等耐腐材料 |
測量元件（電極）材質 | 316L不銹鋼、鈦合金、哈氏合金、鉭合金、鉑銥合金、碳化鎢等 |
防爆等級 | Exd[ia]qIICT5 |
防護等級 | IP65，可選IP68 |
整機功耗 | ＜15W |
儀表通經 | DN10-DN2000 |
安裝方式 | 法蘭安裝，可選法蘭夾持、螺紋連接 |
公稱壓力 | 1.6MPa或訂制 |
介質溫度 | ＜180℃ |
環境溫度 | -30℃-60℃ |
常用流速-流量對照表流速（m/s）； 流量（m3/h） 口徑
0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
10 | 0.14 | 0.28 | 0.57 | 0.85 | 1.1 | 1.4 | 1.7 | 2. | 2.3 | 2.5 | 2.8 |
15 | 0.32 | 0.64 | 1.3 | 1.9 | 2.5 | 3.2 | 3.8 | 4.5 | 5.1 | 5.7 | 6.3 |
20 | 0.57 | 1.1 | 2.3 | 3.4 | 4.5 | 5.7 | 6.8 | 7.9 | 9.0 | 10 | 11 |
25 | 0.88 | 1.8 | 3.5 | 5.3 | 7.1 | 8.8 | 11 | 12 | 14 | 16 | 17.6 |
32 | 1.4 | 2.9 | 5.8 | 8.7 | 12 | 14 | 17 | 20 | 23 | 26 | 28.9 |
40 | 2.3 | 4.5 | 9.0 | 14 | 18 | 23 | 27 | 32 | 36 | 41 | 45.2 |
50 | 3.5 | 7.1 | 14 | 21 | 28 | 35 | 42 | 49 | 57 | 64 | 70 |
65 | 6.0 | 12 | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 107 | 119 |
80 | 9.0 | 18 | 36 | 54 | 72 | 90 | 109 | 127 | 145 | 163 | 180 |
100 | 14 | 28 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 282 |
125 | 22 | 44 | 88 | 132 | 177 | 221 | 265 | 309 | 353 | 397 | 441 |
150 | 32 | 64 | 127 | 191 | 254 | 318 | 382 | 445 | 509 | 572 | 636 |
200 | 57 | 113 | 226 | 339 | 452 | 565 | 678 | 791 | 904 | 1017 | 1131 |
250 | 88 | 177 | 353 | 530 | 707 | 883 | 1060 | 1236 | 1413 | 1590 | 1767 |
300 | 127 | 254 | 509 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 | 2289 | 2545 |
350 | 173 | 346 | 692 | 1039 | 1385 | 1731 | 2077 | 2423 | 2769 | 3116 | 3464 |
400 | 226 | 452 | 904 | 1356 | 1809 | 2261 | 2713 | 3165 | 3617 | 4069 | 4523 |
450 | 286 | 572 | 1145 | 1717 | 2289 | 2861 | 3434 | 4006 | 4578 | 5150 | 5725 |
500 | 353 | 707 | 1413 | 2120 | 2826 | 3533 | 4239 | 4946 | 5652 | 6359 | 7069 |
600 | 509 | 1017 | 2035 | 3052 | 4069 | 5087 | 6104 | 7122 | 8139 | 9156 | 10180 |
700 | 692 | 1385 | 2769 | 4154 | 5539 | 6924 | 8308 | 9693 | 11078 | 12463 | 13847 |
800 | 904 | 1809 | 3617 | 5426 | 7235 | 9043 | 10852 | 12660 | 14469 | 16278 | 18086 |
900 | 1145 | 2289 | 4578 | 6867 | 9156 | 11445 | 13734 | 16023 | 18312 | 20602 | 22891 |
1000 | 1413 | 2826 | 5652 | 8478 | 11304 | 14130 | 16956 | 19782 | 22608 | 25434 | 28260 |
1200 | 2035 | 4069 | 8139 | 12208 | 16278 | 20347 | 24417 | 28486 | 32556 | 36625 | 40694 |
1400 | 2769 | 5539 | 11078 | 16617 | 22156 | 27695 | 33234 | 38773 | 44312 | 49851 | 55390 |
1600 | 3617 | 7235 | 14469 | 21704 | 28938 | 36173 | 43407 | 50642 | 57876 | 65111 | 72346 |
1800 | 4578 | 9156 | 18312 | 27469 | 36625 | 45781 | 54937 | 64094 | 73250 | 82406 | 91562 |
2000 | 5652 | 11304 | 22608 | 33912 | 45216 | 56520 | 67824 | 79128 | 90432 | 101736 | 113040 |
安裝管道要求：
安裝接線說明：

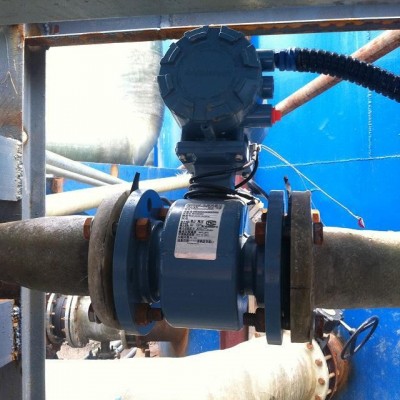

流量計1：
流量計2：
