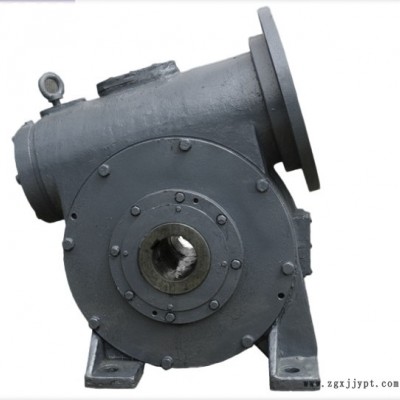

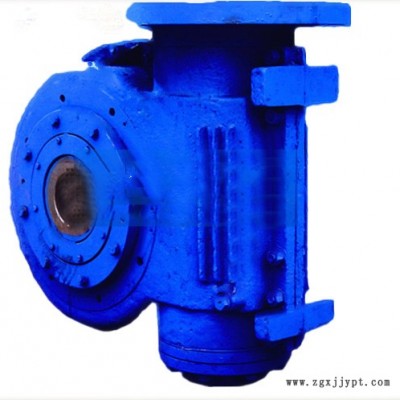

PW250輪胎定型硫化機平面包絡環面蝸輪蝸桿減速機

產品詳情：輪胎定型硫化機用平面包絡環面蝸桿減速機內部采用平面包絡環面蝸輪蝸桿副，其承載能力大，傳動效率高，結構緊湊、合理。此減速機是按照中華人民共和國化工行業標準HG/T 2738-95設計制造。

產品特點

    輪胎定型硫化機用二次包絡減速機內部采用平面包絡環面蝸輪蝸桿副，其承載能力大，傳動效率高，結構緊湊、合理。此減速機是按照中華人民共和國化工行業標準HG/T 2738-95設計制造。

    蝸桿與油封接觸端采用超聲波鏡面表面處理，油封采用進口耐高溫TTO/NAK， 軸端鏡面表面處理，精度高，硬度提高20%，保證不泄漏；蝸桿進行動平衡校驗。承載能力大；結構緊湊、合理。傳動效率高；運轉平穩、噪音低；使用壽命長。

型號

    單級硫化機平面二次包絡環面蝸輪蝸桿減速機中心距：250、320、360、450mm。

    雙級硫化機平面二次包絡環面蝸輪蝸桿減速機中心距：140/280mm

內部采用平面二次包絡環面蝸桿傳動技術，該蝸輪蝸桿具有以下優點：

?節能降耗

?使用壽命長

?承載能力強

?接觸齒數多

?結構緊湊合理

?噪音低平穩嚙合

?高質量材質及熱處理方法

產品特點介紹

平面二次包絡環面蝸桿傳動是一種新型蝸桿傳動裝置。平面二次包絡蝸桿副是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，然后再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面而形成的。用這種方法加工出的平面二次包絡蝸桿副，具有以下特征：

?蝸桿采用合金鋼40Cr、42CrMo、38CrMoAl調質及離子氮化處理，齒面經硬化處理后，精*磨制而成，齒面硬度高（HRC≥58）粗糙度低（Ra≥0.8）齒形精度高，表面光滑。

?蝸桿與蝸輪的嚙合為多齒接觸，齒面接觸面積大，并且有瞬時雙線接觸，接觸線總長度長，齒面接觸區可達70%以上。

?因蝸桿為環面蝸桿，與蝸輪同時嚙合齒數多。

?加工過程與成形原理吻合度高，傳動精度高。

?嚙合面的綜合曲率半徑大。

?接觸線與相對速度方向夾角大，嚙合中容易 形成動壓油膜及保持性好，減少齒面磨損。

?蝸輪采用錫青銅ZCuSn10Pb1離心澆鑄，耐磨損。

?綜上，平面二次包絡環面蝸桿副和普通蝸桿副相比，承載能力大，傳動效率高，使用壽命長。
