金屬制品進行外表處理不只能夠防止銹蝕還能美化其外觀，可是運用傳統的涂裝技術簡單產生漆渣，帶來嚴重的環境污染?，F(xiàn)在，靜電噴涂作業在工業上廣泛應用，相對于傳統噴涂而言，噴涂選用粉末涂料，涂料在高壓靜電的效果下吸附于工件外表，少數分布在空氣中的粉料還能進行收回，對環境起到保護的效果，對人的損害也小，涂層質量也較好?，F(xiàn)在，噴涂加工設備，國內許多中小企業還在選用手動噴涂，所運用的靜電噴涂操控器選用手動調壓，使得氣壓輸出精度無法得到確保，導致噴涂質量受到影響。所以，研制一種主動噴涂的靜電噴涂操控系統具有十分重要的意義。

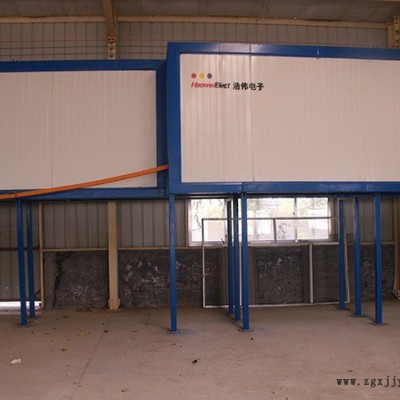

以某公司噴涂為研究對象，經過充沛調研，參考國內外噴涂操控參數的標準，設計了一種適用于流水線作業的靜電噴涂操控系統。該操控系統由靜電噴涂操控柜和PLC操控系統組成。在噴涂操控柜內部選用RS48_5總線，可掛載多個靜電噴涂操控器，每個噴涂操控器能夠操控一把靜電噴進行噴涂作業。PLC操控系統用于主動噴涂時的往復機操控，主PLC操控器還需負責對工件線速度、尺度和方位的檢測，在斷定工件信息后對靜電噴涂操控器進行觸發。操控柜和PLC通過工業以太網總線與上位機通信，上位機通過監控設備對整個噴涂作業進行長途監控。

噴涂控制主板主程序的主程序通過調用每個模塊中的子程序來協調各個模塊，并且這些子程序的執行由相應的標志同步?？刂浦靼宓臓顟B(tài)由兩個標志信號量決定：由面板發送的開始-停止信號uSprayState和檢測到的觸發信號Trigger.。只有當兩個信號都有效時，控制器才能輸出。當輸出停止時，直接將DAC輸出設置為0，保留前一次計算的DAC輸出的控制值的值。當開始下一次啟動操作（非斷電啟動、按鈕啟動或觸發開關）時，只要設置值不變，輸出值仍然可以使用。

噴涂按鍵顯示模塊編程靜電噴涂控制器操作面板由8個LED燈、1個數碼管、2個數碼管、4個數碼管和12個按鍵組成。采用兩個9位LED數碼管和16鍵鍵盤接口芯片BC7277，通過SPI與單片機進行通信。BC727 7提供了豐富的操作寄存器。將數據寫入寄存器可以直接顯示相應的數據。寫段尋址寄存器可以單獨地控制任何段。同時，它還支持直接寫入顯示寄存器。它可以顯示一些特殊字符，閃爍位控制，閃爍速度控制等。各種控制方式。噴涂操作面板的MCU通過SPI2與BC727 7通信。通信速率為64 kbps。根據上表中BC7277的數據格式，SPI2的數據格式為16位，噴涂配置了全雙工主機模式。時鐘引腳和MOSI輸出引腳被配置為多路復用開放泄漏輸出，并且密鑰被配置為在上邊緣和下邊緣觸發中斷模式以中斷密鑰服務。讀取子例程中的鍵值。(1)當按鍵按下時，BC7277的KEY管腳跳動，而單片機的GPIOA11作為外部中斷上下邊緣的觸發模式，因此當按鍵按下時，進入外部中斷服務子程序。噴涂每個中斷通過在中斷服務程序中發送偽指令DUMMY_CMD=OxFF來讀取密鑰映射值并按uKeyChanged自添加表示上的密鑰而發生。圖5-8是關鍵值閱讀程序流程圖。操作面板有12個鍵，每個鍵具有鍵映射值。當按下鍵時，噴涂技術，它讀取鍵映射值（當沒有按下鍵時，OxFFFF是默認值），然后根據鍵映射值確定要執行什么操作。

由于對噴涂執行器減壓閥的機械控制沒有極限，因此在軟件中必須設定安全調節范圍：總氣壓的100 7080%。我們需要控制的是速度、壓力和霧化壓力的范圍在總壓力的1007080％之間，并且當壓力超過范圍時，噴涂生產設備，調節將停止。由原步進電機模塊設計的步進電機轉速與輸出PWM脈沖頻率有關。為了保證快速穩定的氣壓調節，氣壓調節是分階段控制的。當誤差超過IOKPa時，可以全速調節步進電機；當誤差在1--10KPa之間時，可以中速調節步進電機；當氣壓穩定時，由于氣壓波動需要調節步進電機，則采用慢速調節。防止因輕微波動或采樣波動調整不正確而引起的氣壓嚴重波動。

噴涂通信模塊程序設計控制主板通過USART1與操作面板進行通信。為了提高數據傳輸效率和CPU利用率，噴涂采用DMA方式發送和接收USARTI。同時，為了接收長度未知的數據，USART1的空閑可以中斷DART_IT_IDLE，并在空閑中斷處理功能中切換接收緩沖區，提高數據接收容量和速率。控制主板發送的數據包有兩種，一種是事件觸發的數據包，它由響應面板請求的響應參數組成，另一種是時間觸發的數據包，它由定期發送的廣播參數組成。為了防止發送數據之間的沖突，對各個參數的優先級進行了劃分。數據在每個模塊中生成，因此封裝參數也在每個模塊中。當生成數據時，將調用數據打包子例程來打包數據。同時，噴涂，有效數據標志的相應位置1指示需要發送數據。當USENDATAFFACH不是0時，它表示有數據要發送。噴涂主程序中調用發送程序。發送程序根據發送優先級判斷是否需要發送數據。如果有一個，它發送優先級數據并清除位?？刂浦靼逡髐SendDataFlag的所有8位表示都具有1字節和8位。uSendDataFlag的對應優先級高于時間觸發的廣播分組。
