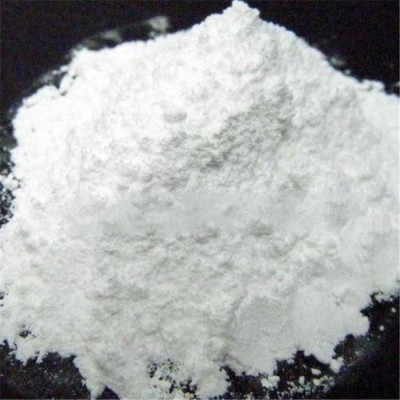

尼龍粉末 - 性能


??尼龍為韌性角狀半透明或乳白色結(jié)晶性樹脂，作為工程塑料的尼龍分子量一般為1.5-3萬。尼龍具有很高的機械強度，軟化點高，耐熱，磨擦系數(shù)低，耐磨損，自潤滑性，吸震性和消音性，耐油，耐弱酸，耐堿和一般溶劑，電絕緣性好，有自熄性，無毒，無臭，耐候性好，染色性差。缺點是吸水性大，影響尺寸穩(wěn)定性和電性能，纖維增強可降低樹脂吸水率，使其能在高溫、高濕下工作。


尼龍粉末 - 尼龍粉末運用


??1111、1101 流化床工藝：粉徑： 100um 涂層厚度：350-1500um


??1164、2157 微涂工藝： 粉徑： 55um 涂層厚度：100-150um


??2158、2161 靜電噴涂： 粉徑： 30-50um 涂層厚度：80-200um


??PA12-P40 P60 激光燒結(jié)快速成型 粒徑：30~150um


應(yīng)用：

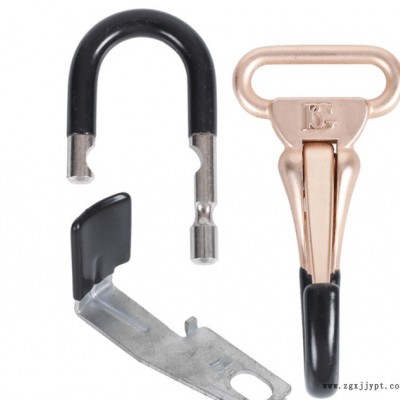

   洗碗機網(wǎng)籃、尼龍包膠扣、汽車配件涂覆、卷材的涂覆、工業(yè)織物的涂覆、紋理涂料的添加劑、金屬表面涂層、空調(diào)防護網(wǎng)罩；流化床、震動盤。


?高性能精細粉末可以制造出高彈性耐磨質(zhì)感涂料。具有表面光滑,色澤艷麗,涂膜彈性好，機械強度高，附著力好，同時又具有耐磨，耐熱，耐潮濕，耐銹蝕，耐老化等特點，材料無毒，對人體無害，產(chǎn)品廣泛運用用于掛歷，臺歷，內(nèi)衣掛鉤的涂敷，也用于運動器材，電線表面涂敷，橋梁，船舶等線材，管材的涂敷及工程部件的涂敷。

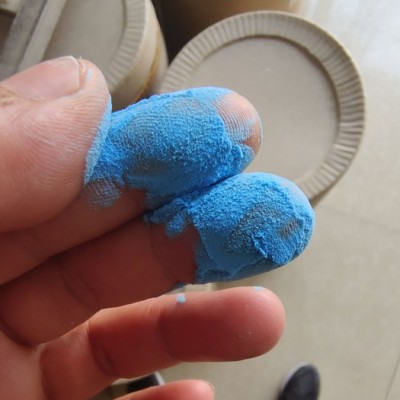

尼龍粉末 - 粉末涂料的顆粒細度


??粉末涂料和溶劑型涂料的顯著區(qū)別是分散介質(zhì)不同。在溶劑型涂料中，使用有機溶劑作為分散介質(zhì)；而在粉末涂料中，則使用凈化的壓縮空氣作為分散介質(zhì)。粉末涂料在噴涂時呈分散狀態(tài)，不能調(diào)節(jié)涂料的顆粒度。因此，適合靜電噴涂的粉末顆粒細度是重要的。
適合靜電噴涂的粉末涂料，其顆粒度10微米到90微米之間（即>170目）。粒度小于10微米的粉末稱超細粉末，它很容易損耗在大氣中，超細粉的含量不能太多。這里值得注意的是，粉末的顆粒度和涂膜的厚度有關(guān)，對粉末涂料的顆粒度要有一定的分布范圍才能得到厚度均勻的涂膜。如要求涂膜的厚度是250微米，則粉末涂料的**大顆粒不能超過65微米，（200目—240目），而大部分粉末都應(yīng)通過35微米（350目—400目）。為了控制和調(diào)整粉末顆粒的大小在粉碎設(shè)備上應(yīng)能加以調(diào)整。


??對180目粉末涂料的粒度分布


??標稱目數(shù) 400目 240目 180目 170目


??通過百分比 40-50% 70-85% 95-99% **


??粉末涂料的顆粒分布可用KCY型自動記錄顆粒測定儀進行測試


??粉末的顆粒度超過90微米時，在靜電噴涂時，顆粒所帶的電荷與質(zhì)量之比很小，大顆粒粉末的重力很快超過空氣動力和靜電力，因此，大顆粒粉末具有較大的動能，不容易吸附到工件上去
