（一）概述:

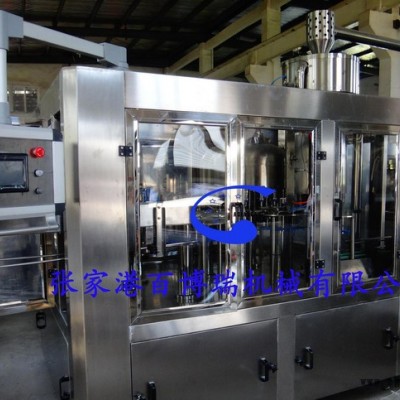

瓶子由風送道通過撥瓶星輪傳送至三合一灌裝機.沖瓶機回轉盤上裝有瓶夾,瓶夾夾住瓶口沿一導軌翻轉180°使瓶口向上.洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至灌裝機.進入灌裝機的瓶子由瓶頸托板卡住瓶口保持.進入灌裝機的瓶子由瓶升降機構卡住瓶口上升,接觸灌裝閥后開始灌裝.灌裝結束瓶升降機構離開離開灌裝閥,瓶子通過卡瓶撥輪進入旋蓋機.旋蓋機上的止旋刀卡住瓶頸部位,保持瓶子直立并防止旋轉.旋蓋頭在旋蓋機上保持公轉并自轉,在凸輪作用下實現抓蓋、套蓋、脫蓋動作,完成整個封蓋過程.成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上,由輸送鏈傳送出三合一機.整機設備采用封窗封閉,封窗高度高于設備**高點,進、出瓶處留有適當?shù)耐ǖ?封窗底部留有排風槽,集中回風至空氣凈化系統.

（二）主要特點:

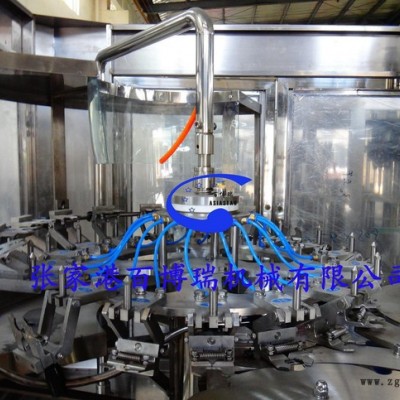

沖洗瓶

1)旋蓋盤全部采用不銹鋼SUS304焊接而成.

2)大型平面帶齒軸承,運行平穩,可靠.

3)采用本公司**翻轉式瓶夾,瓶夾卡住瓶頸部位,避免了傳統瓶夾上的橡膠夾塊對瓶口螺紋部位造成的可能污染.瓶夾采用不銹鋼SUS304制造,衛生、耐用.

4)噴嘴為高效噴霧噴嘴,可沖洗到瓶子內壁任何部位,使沖洗效果達到**,并可節省沖瓶用水.

5)瓶夾使升降機構滑套均采用耐蝕免維修軸承.

6)沖瓶機動力由機架內傳動系統通過齒輪傳遞.

灌裝機

1)灌裝機采用意大利技術,在滿足水灌裝所要求液面的前提下,使灌裝速度更快.

2)瓶升降機構等處采用德國耐蝕免維修軸承,不用加油潤滑,可以避免污染瓶子和瓶內的物料以及灌裝環境.

3)灌裝閥采用SUS304制造,并通過不銹鋼衛生管與動靜密封相連.憑升降機構在凸輪作用下于實現上升和下降,瓶口接觸灌裝閥后打開灌裝過程.

4)旋轉盤全部采用不銹鋼SUS304制造.灌裝機動力由機架內傳動系統通過齒輪傳遞.支撐軸承為大型平面帶齒滾珠軸承,運行平穩、可靠.軸承部位設有密封圈、防水環等多道可靠的防水結構,可以有效地防止臺面上的水滲透到軸承內部.

5)**采用不銹鋼臺面板過孔拉伸機構,配合O形密封圈,使臺面上所有軸承座及支撐軸等易滲漏處的滲漏可能降為零.克服了消毒液滲透對軸承的腐蝕.

旋蓋機

旋蓋機是三合一機中精度**高的單機,對設備運行的可靠性、產品的次品率影響極大.我公司生產的旋蓋機特點如下:

1)設有旋蓋機進瓶檢測開關,與落蓋導軌與撥蓋盤連接處的鎖蓋汽缸連鎖控制瓶蓋的排出,保證了無瓶時停止喂蓋,減少用戶蓋子的損耗.

2)落蓋導軌上裝有一組光電開關,當落蓋導軌上無蓋時會自動停止機器運轉并報警,可以有效地避免無蓋瓶的出現.

3)止旋刀采用進口材料,使得效果及壽命遠遠優于國內同類產品.
