考世美氣動鎖緊式夾緊器WNA

產品名稱:氣動鎖緊式夾緊器WNA[支撐缸中空型]

型號: WNA

動作方式：單動

壓力范圍: 0.25～0.7MPa

夾緊釋放：氣壓夾緊彈簧釋放

簡單介紹：

氣動鎖緊缸通過抱緊柱塞

有效防止負載導致的錯位或施加于氣缸的超負載以及工件的變形。

特長：

改S前                               改S后

需要能夠承受負載的Q力型氣缸。 →     鎖緊氣缸會抱緊柱塞，使負載不傳達到氣缸側，可選定緊湊 低輸出力氣缸。

會對工件施加需要值以上的推力。 →     可使用Z低限推力的氣缸。

有可能對油缸施加超負載的危險。 →     使負載不傳達到氣缸側，防止超負載的現象。

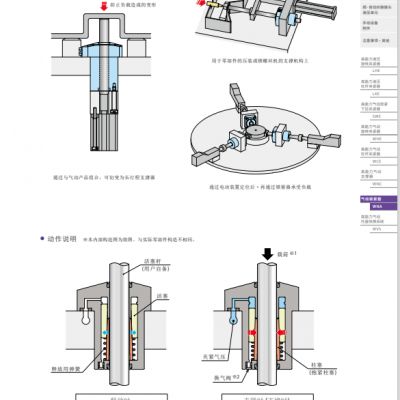

 動作原理：

※本內部構造圖為簡圖，與實際零部件構造不相同。

釋放時                             夾緊時（支撐時）

        夾緊氣壓 OFF                        夾緊氣壓  ON

       沒有抱緊柱塞的狀態                   抱緊柱塞的狀態

注意事項：

※1，請使負載向圖中的↓箭頭所示方向實施作用。（如果反方向作用，會導致內部零部件的損壞。）

2，關于呼吸口，請參考樣本的注意事項。

使用范例：

防止負載造成的變形

用于零部件的壓裝或螺絲機的支撐機構

通過與氣缸組合使用可實現作為長行程支撐缸使用

通過電動缸定位后，再通過鎖緊缸承受負載
