丁基膠擠出機_丁基膠擠出機_玖德隆塑機

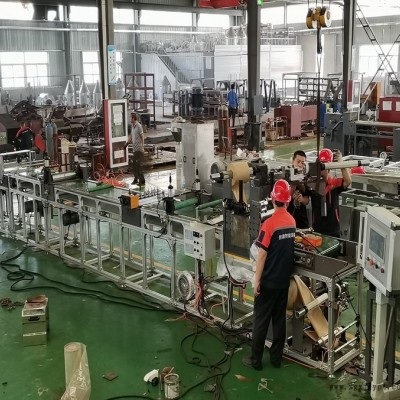

擠出工藝：強制喂料機——單螺桿擠出機-----模具接口------丁基膠膠專用模具-----6米橡膠輸送帶-------自重壓輥-----上下覆膜裝置-----移動切刀系統(專利號：CN201911312134.6）-------雙工位收卷機-----主機采用：PLC控制

、加工物料：丁基膠

產    能：200～500公斤/小時（取決于客戶的配方、工藝、生產條件）

設備特點：這套設備是環保型；整套設備不需要接外循環水系統;自帶循環冷卻

統是我公司專利產品，（發明專利號：CN201911312134.6）

1.好處：主機0水排放；無水污染；環保好過

2.齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞

3. JDL-500跟蹤移動切片系統（公司發明專利：CN201710425661.2）

二. 技術配置

（一）強制喂料機丁基膠擠出機_丁基膠擠出機_玖德隆塑機

1、喂料螺桿；直徑：φ120mm；長度：300mm喂料螺桿材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；

2）120/80喂料機機筒。機筒為相應配套型?；牟捎脙?yōu)質合金鋼，并經氮化處理。螺桿氮化深度為0.2～0.6mm，氮化硬度為HV740～940。機，氮化鍍鉻處理，表面光潔度高。料斗采用雙層結構；采用回收保溫

3）交流電機功率：11kw；“欣涔”變頻電機，三晶變頻調速器

（二）JDL-100擠出機

1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）: 采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統

2、主電機：:

1）交流電機；功率：45kw； “欣涔”變頻電機，三晶變頻調速器

3、螺桿

1）直徑：φ100mm；長徑比：16:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；

2) 螺桿芯部采用通水冷卻

4、料筒

1）材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級；

2）螺筒采用水冷卻，盤銅管加強制作工藝改進，銅管孔焊接嘴滿焊并帶加強固定，防止此處漏水；料筒外加不銹鋼防護罩，要求防護罩與機座相聯；加熱區段：采用油模溫機加熱；模溫機一臺

（三）特種橡膠專用模具：

1）出料有效寬度500mm；制品寬度450mm；制品厚度1-10mm，模頭材料：P20鋼材；模頭流面鍍硬鉻處理。采用模溫機控制；

2）模溫機油冷卻系統

1.模溫機油泵功率：0.15KW,電熱功率：（12kw*1）

（四）橡膠輸送帶

1）輸送帶材質:PVC輸送帶500mm×6000mm;輸送帶里面加不銹鋼板鋪平

2) 輸送電機0.75kw采用：三晶變頻調速器,線速度0-10m/m;變頻器控制

3) 橡膠輸送帶兩邊要帶槽道;防止輸送帶跑偏，輸送帶里加吸附功能；電機功率：0.55KW

4）輸送帶安裝5KG壓輥1組； 15KG氣動壓輥1組；輥筒直徑：71mm；輥筒；防止粘連 ；氣動壓輥行程可調(采用:機械調節閥那種)；高度50mm

（五）JDL-500跟蹤移動切片系統（公司發明專利：CN201710425661.2）

1) 剪板寬度：750mm.裁切精度要求控制：0.1mm,厚度：15mm，剪切速度，15m/min

2) 剪板方式氣動;跟蹤裁斷,跟蹤長度250mm,切刀有光電安全保護裝置,切刀上加羊毛刷;

3） 輸送帶材質:輸送帶500mm×1500mm;輸送帶里面加不銹鋼板鋪平，橡膠輸送帶兩邊要帶槽道;防止輸送帶跑偏；輸送帶兩邊要包邊（就是包住輸送帶）

（六）雙工位收卷機

1）鋁制收卷氣漲軸 ：74*600mm，收卷直徑 Φ200mm，收卷速度0.6－ 15m/min

2）采用脹力控制；電機：0.55KW,

（七）隨機備件與工具

1）主機輸入輸出油封                            3套

2）熱電偶                                       1支

3）內六角扳手                                   1套

4）熱保護器                                     1個

5）固態繼電器                                   1個

6）接觸器                                       1個

（八）隨機文件：1套，包括

1）電氣安裝圖紙一套(即電路圖面一套)，擠出機說明書一本（內容包括操作規程以及易損件清單以及易損件圖面）

2）變頻器說明書一份，機組發貨清單一份,主要電氣元件說明書一份,機組合格證一份

(九) 電器控制系統

1）3X380V，交流50HZ,交流接觸器：德力西,主 機空 開：德力西,“三晶”變頻調速器器、顯示：10寸觸摸屏、PLC。

2）電氣控制柜控制包括溫控系統、驅動系統、聯鎖聯控系統; 機頭設有熔體壓力及熔體溫度顯示，其中熔壓與主機聯鎖，實現超壓保護,主機溫控系統采用溫控模塊，有雙通道、PID參數自整定及加熱器斷路指示等功能；
