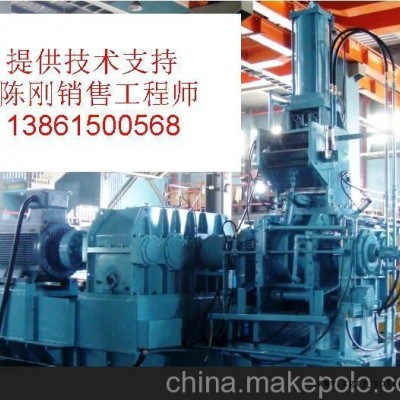

KD-IM-75密 閉 式混 合 機

排料方式:落門式排料

主   要   規   格：

1-1.混合槽全容量      :      130                   公升

1-2.有效容量            :      75                   公升

1-3.攪拌軸轉速         :     前軸      35.0       R.P.M.(人工投料側)

                                    後軸      30.0       R.P.M.

1-4.攪拌軸型式        :     萬馬力雙葉片結構。

1-5.攪拌軸軸承座     :     材 質: FCD40球墨鑄鐵經精密加工製成。

                                  安 全:  設計有溫度過熱保護控制。

                                   軸 承:使用日製廠品。

1-5.主要材質           :     底 座:低碳鋼板焊接加工製成。

                                    機 架:低碳鋼板焊接接板加工製成。

                                   中間槽:中碳鋼板焊接再經精密加工製成。

                                   側 板:中碳鋼板焊接再經精密加工製成。

                                    加壓蓋:中碳鋼板焊接再經精密加工製成。

                                  攪拌軸:鑄中碳鋼整體鑄造成形再經回火及精密加工製成。

                                 處 理: 攪拌軸葉尖、中間槽及排料錐凸出部位均焊接耐磨耗

                                           材質及拋光處理。

                                          其他混練物接觸面均鍍硬質鉻處理。

1-6.混練物排出       :     型 式:旋轉落門排料裝置。

                                               控 制:油壓系統控制。

1-7.主馬達傳動       :     結 構:使用凸緣型繞性軸聯結器直接傳動方式。

1-8.齒輪減速機       :     馬 力: 250HP／1: 20.5減速比。

                                  型 式:雙出力軸結構。

                                  廠 牌:使用專業工廠製作之產品。

                                 材 質: 齒輪全部使用SCM21材質，經滲碳處理，再經高精度

                                                研磨機齒面加工。

1-8.混練加壓          :     型 式:空壓缸組成。

                                   壓 力:建議使用5-8KG/CM2壓縮空氣。

1-9.攪拌軸軸封        :     結 構:使用彈簧自調式結構。

                                    材 質:磷青銅。

                                    安 全:     設計有溫度過熱保護控制。

1-10.  溫度控制       :     設 計:可通蒸汽加熱／水冷卻。

                                   溫控部份:加壓蓋、中間槽、排料錐、攪拌軸。

                                   結 構:加壓蓋為水套式設計。

                                            排料錐為水套式設計。

                                           中間槽為鑽孔式迴路，具有優良之熱傳導。

                                           攪拌軸葉片為中空設計，具有優良之熱傳導。

1-11.     混料溫度感應    :     設 計:使用C-A type感溫棒，安裝於排料錐中間之部位，

                                               以顯示混練物料溫度。並與溫度控制器連線。

1-12.     配   管            :            機械本體內之溫度控制配管。

                                                機械本體內之空壓控制配管。

電   氣   規   格：

2-1.電力來源               :      380 VOLT X 50 HZ X 1φ

2-2.操作迴路電源         :      220 VOLT X 50 HZ X 1φ

2-3.馬達馬力               :     主馬達:250 HP-AC主馬達。

                                            排料裝置:      3   HP油壓系統。

                                        軸封潤滑裝置:   1     HP潤滑系統。

2-4.操作面盤             :      此設備之電控設計包含安裝有過負載之電流控制錶、電壓表、

                                       蜂鳴器、計時器、操作按鈕、溫度控制器、電流／溫度記錄器

                                        等必備操作按鈕。

2-5.馬達起動方式        :      Y-△起動方式。

2-6.攪拌軸轉向           :     正轉。

2-7.電氣配線              :    包含機械本體內配線工作。

主   要   機   件：

3-1.無熔絲開關        :     採用三菱廠牌。

3-2.電磁接觸器        :     採用三菱廠牌。

3-3.繼 電 器            :     採用OMRON廠牌。

3-4.極限 開關          :     採用OMRON廠牌。

3-5.空壓電磁閥        :     採用日製SMC廠牌。

3-6.配     線            :     採用華光電線廠牌。

KD-IM-75萬馬力生產流程

壹臺

壹臺

壹臺

壹臺

壹臺

壹臺

Ⅱ．主要功能：

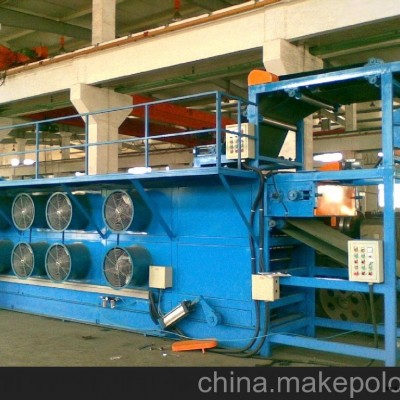

膠片冷卻機具有接取、打印、縱裁、噴淋、浸涂隔離劑、提升掛片、步進風冷、出片擺片、稱量、打包、切片等功能。
