繪制模具圖

　　　　要求按照**制圖標準繪制，但是也要求結合本廠標準和**未規定的工廠習慣畫法。

　　　　在畫模具總裝圖之前，應繪制工序圖，并要符合制件圖和工藝資料的要求。由下道工序保證的尺寸，應在圖上標寫注明'工藝尺寸'字樣。如果成型后除了修理毛刺之外，再不進行其他機械加工，那么工序圖**與制件圖完全相同。

　　　　在工序圖下面最a好標出制件編號、名稱、材料、材料收縮率、繪圖比例等。通常**把工序圖畫在模具總裝圖上。

　　　?。?、繪制總裝結構圖

　　　　　　繪制總裝圖盡量采用1：1的比例，先由型腔開始繪制，主視圖與其它視圖同時畫出。

　　　　　　模具總裝圖應包括以下內容：

　　　　　　①模具成型部分結構

　　　　　?、跐沧⑾到y(tǒng)、排氣系統的結構形式。

　　　　　?、鄯中兔婕胺帜Ｈ〖绞?。

　　　　　　④外形結構及所有連接件，定位、導向件的位置。

　　　　　?、輼?biāo)注型腔高度尺寸（不強求，根據需要）及模具總體尺寸。

　　　　　?、掭o助工具（取件卸模工具，校正工具等）。

　　　　　　⑦按順序?qū)⑷苛慵蛱?hào)編出，并且填寫明細表。

　　　　　　⑧標注技術要求和使用說明。

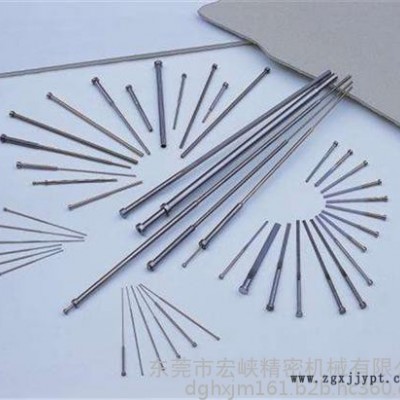

塑膠模具配件、東莞模具配件

試模及修模：

　　　雖然是在選定成型材料、成型設備時，在預想的工藝條件下進行模具設計，但是人們的認識往往是不完善的，因此必須在模具加工完成以后，進行試模試驗，看成型的制件質量如何。發現總是以后，進行排除錯誤性的修模。

　　　塑件出現不良現象的種類居多，原因也很復雜，有模具方面的原因，也有工藝條件方面的原因，二者往往交只在一起。在修模前，應當根據塑件出現的不良現象的實際情況，進行細致地分析研究，找出造成塑件缺陷的原因后提出補救方法。因?yàn)槌尚蜅l件容易改變，所以一般的做法是先變更成型條件，當變更成型條件不能解決問題時，才考慮修理模具。

　　　修理模具更應慎重，沒有十分把握不可輕舉妄動。其原因是一旦變更了模具條件**不能再作大的改造和恢復原狀。

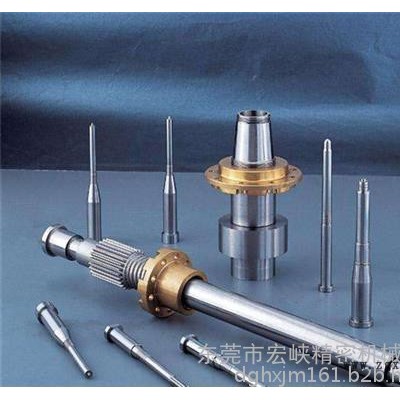

塑膠模具配件、東莞模具配件

確定成型方法：采用直壓法、鑄壓法還是注射法。

　　根據成型設備的種類來進行模具，因此必須熟知各種成型設備的性能、規格、特點。例如對于注射機來說，在規格方面應當了解以下內容：注射容量、鎖模壓力、注射壓力、模具安裝尺寸、頂出裝置及尺寸、噴嘴孔直徑及噴嘴球面半徑、澆口套定位圈尺寸、模具最a大厚度和最a小厚度、模板行程等，具體見相關參數。

　　要初步估計模具外形尺寸，判斷模具能否在所選的注射機上安裝和使用。
